Furuno SC-70/DOME satelliittikompassi radomiantennilla

Ominaisuudet

SC-70 tarjoaa erittäin korkean järjestelmätarkkuuden aluksen suuntatiedolle (heading).

Laite tuottaa erittäin tarkan suuntatiedon mm. seuraaville järjestelmille:

• Autopilotti

• Tutka ja ARPA

• Skannaava kaikuluotain

• Virtamittari

• Karttaplotteri ja ECDIS

Suuntatarkkuus

• 0,25° rms (SC-130:n kanssa)

  Ihanteellinen keskisuurille ja suurille aluksille, jotka liikennöivät vilkkaissa satamissa ja suorittavat tarkkuutta vaativia manöövereitä, kuten laiturikiinnitystä.

• 0,4° rms (SC-70:n kanssa)

  Soveltuu pienille ja keskisuurille veneille, jotka vaativat erittäin tarkkaa suuntatietoa.

GNSS-tekniikka

• Hyödyntää useita satelliittijärjestelmiä (GPS, Galileo, GLONASS) erittäin tarkan asento- ja suuntatiedon saavuttamiseksi

• Useiden satelliittityyppien käyttö poistaa ongelman satelliittien riittämättömästä määrästä

Navigointitiedot

• Tarkka SOG-, COG- ja sijaintitieto (leveys-/pituusaste)

• Nopeus kolmella akselilla (keula, perä ja pituussuunta) turvalliseen navigointiin ja kiinnittymiseen

Hyväksynnät ja standardit

• Tyyppihyväksytty: THD, GPS ja ROTI*

• Täyttää IEC- ja ISO-vaatimukset (SOLAS-alukset)

IMO-standardit:

• IMO MSC.116(73), MSC.112(73), MSC.526(13), A.694(17)

• IMO MSC.97(73), MSC.191(79), MSC.302(87)

IEC-standardit:

• IEC 60945 Ed.4

• IEC 62288 Ed.3

• IEC 61162-1 Ed.4

• IEC 61162-2 Ed.1

• IEC 61162-450 Ed.1

• IEC 61108-1 Ed.2

ISO-standardit:

• ISO 22090-3 Ed.2

• ISO 20672 Ed.1

* ROTI-toiminto vaatii RD-50-näyttöyksikön.

Asennus ja käyttö

• Helppo integroida olemassa olevaan laivaverkkoon Ethernetin kautta

• Nopea seuranta: 45°/s

  • Ylittää IMO:n nopeiden alusten vaatimuksen (20°/s) kaksinkertaisesti

• Huoltovapaa – ei mekaanisia osia eikä toistuvia kustannuksia

• Erittäin lyhyt käynnistysaika: noin 90 sekuntia

• Helppo jälkiasennus olemassa olevia antennikaapeleita käyttäen

  • SC-50/55/60/110/120 (vaatii LAN_CNV-lisävarustesarjan)

• Tarkka pitch- ja roll-data analogisessa ja digitaalisessa muodossa mm. aluksen stabilointiin ja kaikuluotainjärjestelmiin

Tekniset tiedot

Yleiset

Näyttö

• 4,3" värillinen LCD

• Näyttöalue: 95,04 (L) × 87,12 mm (K)

• Resoluutio: 480 × 272 pistettä (WQVGA)

Suuntatiedot

• Suuntatarkkuus: 0,4°

• Resoluutio: 0,1° / 0,01° / 0,001° (valittavissa valikosta)

• Seurantanopeus: 45°/s

• Asennon vakiintumisaika: noin 90 s (tyypillinen)

Paikannustarkkuus

• GPS: n. 5 m (2drms, HDOP < 4)

• DGPS: n. 4 m

• WAAS: n. 4 m

• MSAS: n. 7 m

Liitännät (kytkentärasia)

• IEC 61162-2: 1 portti (IN 1 / OUT 1)

• IEC 61162-1: 8 porttia (IN 4 / OUT 8)

• Ulkoinen majakkatulo (DATA5): RTCM SC-104 V2.3 (RS-485), ITU-R M823

• NMEA 2000: 1 portti

• AD-10: 4 porttia (suuntalähdöt)

• RS-485: 1 portti (näyttöyksikölle)

• LAN (IEC 61162-450): 2 × Ethernet 100Base-TX, RJ45

Ympäristöolosuhteet

• Antennilaite: -25 °C … +55 °C (varastointi -25 °C … +70 °C)

• Näyttö / kytkentärasia: -15 °C … +55 °C

Suojausluokat

• Antennilaite: IP56

• Näyttöyksikkö: IP22 (IP35 lisävarusteena)

• Prosessoriyksikkö: IP20 (IP22 laipioasennuksessa)

Virtalähde

• 12–24 VDC, 2,1–1,1 A

• (sisältää antenni- ja näyttöyksikön)

Paino

• Näyttöyksikkö: 0,7 kg

• Kytkentärasia: 2,9 kg

• Antennilaite (SC-703): 2,8 kg

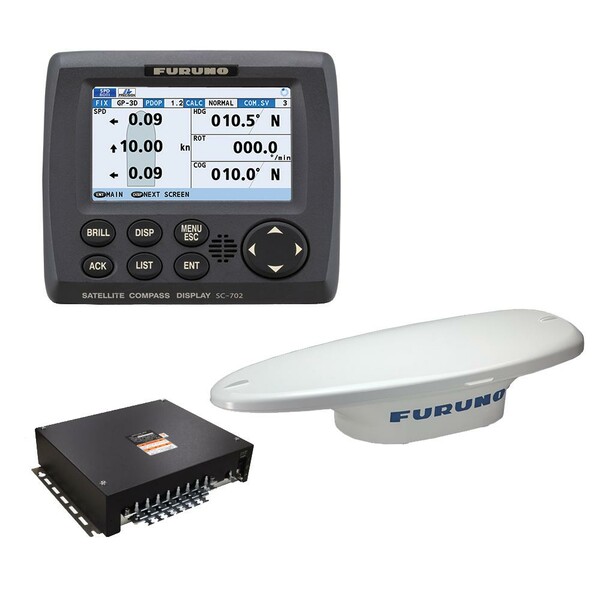

Toimitussisältö

Vakiona

• Antennilaite SC-703 × 1

• Näyttöyksikkö SC-702 × 1

• Kytkentärasia SC-701 × 1

• Asennustarvikkeet

Lisävarusteet

• AC/DC-virtalähdeyksikkö PR-241

• Hälytysten valvonta IF-2503 / IF-2550

• Liitäntäyksikkö IF-NMEA SC

• Etänäyttö RD-50 / RD-20

• Vesitiivis liitin FRU-RJ-PLUG-ASSY

• Modulaariliitin MPS588-C

• LAN_CNV-sarja OP20-47 / OP20-48

• Kaapelisarjat M12-05BFFM-010 / 020 / 060

• NMEA-liittimet LTWMC-05BFFT-SL8001, LTWMC-05BMMT-SL8001

• SS-050505-FMF-TS001
