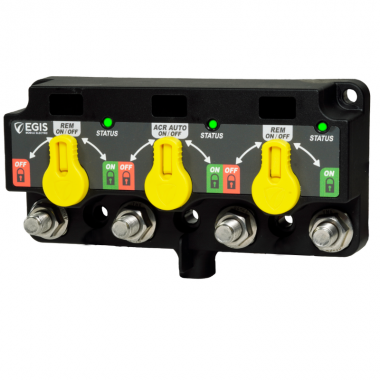

Egis XD Series 8830-2535 Triple Flex 2 (rele/ACR/rele) nupit - 12P DT Conn

Egis älykäs etäohjattava akkukytkin kahdelle akkupankille ACR releellä

Sovellukset / Ongelmat, jotka tämä ratkaisee

Korvaa kolme erillistä suurampeerista relettä yhdellä kompaktilla moduulilla, mikä vähentää tilan tarvetta merkittävästi, eliminoi ulkoisten linkkikaapeliliitäntöjen kustannukset, poistaa riskin, että linkkikaapeliliitännät irtoavat tärinän vaikutuksesta, ja tarjoaa selkeän tietoisuuden manuaalisten ohjainten käytöstä ja niiden pakottamasta releen tilasta.

Suunniteltu jäljittelemään yleisiä moniakkujen kytkentä- ja latauksenhallintatoimintoja: Yleinen kahden akun kuormankytkentä ulkoisten releiden kautta ja keskellä automaattinen latausrele jakamaan latausvirran on helposti toteutettavissa.

Useiden automaattisten latausreleiden (ACR) yhdistäminen yhdeksi laitteeksi: 3-4 akkua vaativissa järjestelmissä, jotka edellyttävät 2 tai 3 ACR:ää, yksittäinen kolmen releen ACR parantaa merkittävästi pois päältä olevan tilan virrankulutusta, käytettyä tilaa ja vähentää tarpeettomia välikaapeleita.

Laajennettavissa linkki- ja ristikkäisillä kiskobusseilla lisäkaksois-, kolmois- tai yksittäisille XD-releille: Tukee 3 tai 4 akun järjestelmiä vakiokiskobussien väliliitäntävarusteilla.

Ominaisuuksien yhteenveto

• Luotettava rakenne: Tiivistetty IP67/IP6K9K-standardien mukaisesti, korkean lämpötilan elektroniikka ja materiaalit mahdollistavat asennuksen minne tahansa. Ruostumattomasta teräksestä valmistetut kaapelikenkinastat. Suuret kiinnitysreiät hyväksyvät 1/4-20 / M6 kiinnitystarvikkeet.
• Intuitiivinen manuaalinen ohjausvaihtoehto yksinkertaistaa toimintaa ja tietoisuutta manuaalisen ohituksen tilasta ja siitä, onko laite jätetty lukittuun pois päältä tai lukittuun päälle tilaan (ei saatavilla kilpailevissa ratkaisuissa).
• Yksinkertainen ohjelmoitavuus yksinkertaisten dip-kytkimien avulla mahdollistaa jokaisen yksittäisen releen toiminnan merkittävän joustavuuden OEM-valmistajille ja asentajille.
• 35-75 % vähennys asennustilassa ja tuotteen painossa kehittyneen bi-stabiilin solenoidin suunnittelun ja useiden solenoidi-asennelmien ansiosta, jotka korvaavat yleiset sähköjärjestelmien asettelut.
• Plug & Play -yhteensopiva vanhojen kilpailijatuotteiden kanssa: Yhden, kahden ja kolmen releen vaihtoehdot, joissa on DTM/ATM-liittimet, ovat pinni pinniin yhteensopivia ML-sarjan bi-stabiilien releiden kanssa.
• 90-95 % vähemmän virrankulutusta pois päältä tilassa: Verrattuna kilpaileviin tuotteisiin ja järjestelmäratkaisuihin, jotka vaativat useita laitteita vastaaviin toimintoihin.

LED-tilanäyttö

• Helposti nähtävä eteenpäin suunnattu LED-merkkivalo tarjoaa visuaalisen laitteen tilan. Etänä toimiva LED toistaa paikallisen laitteen LED-valon.

3-asentoinen manuaalinen ohitus

• Voit pakottaa yksittäisen releen auki tai kiinni ja halutessasi jättää nuppiin jompaankumpaan asentoon lukitaksesi releen kyseiseen tilaan.

40 piirin nimiketarra mukana

• Mukana tulevat säänkestävät tarrat helpottavat piiri- ja releidentifikaatiota. Mukana tyhjiä tarroja mukautettuja sovelluksia varten.

Suojakansi mukana

• Suojaa liitinruuvit ja kaapeliliittimien reunat tahattomilta oikosuluilta toisiinsa tai maahan.

Ruostumattomat kiinnikkeet

• Ruostuminen ei ole ongelma laadukkaiden ruostumattomien teräsruuvien ja itselukittuvien laipallisten muttereiden ansiosta.

Ohjelmoitava

• Dip-kytkimillä, jotka sijaitsevat suojakannen alla. Helppokäyttöinen konfigurointiohje takapuolella tekee mukautettujen asetusten määrittämisestä vaivatonta monenlaisiin sovelluksiin.

Pienempi koko

• XD-releet tarjoavat korkean ampeerimäärän pienemmässä paketissa kuin kilpailijat, mikä vähentää asennustilan vaatimuksia minimiin.

Yksittäinen/kaksois/kolminkertainen

• Saatavilla yksittäis-, kaksois- ja kolminkertaisina piirikokoonpanoina monilla eri vaihtoehdoilla: manuaalinen ohitus, reletoiminnot, ACR tai etäakunkatkaisu.

Integroitu tuuletus

• Laadukas Gore-tex-tuuletus säätelee laitteen sisäistä painetta estääkseen kosteuden pääsyn tiivisteiden läpi ja varmistaa pitkän tuotteen eliniän vaativissa olosuhteissa.

Manuaalinen ohitus

• Intuitiivisesti käytettävä eteenpäin suunnattu keltainen manuaalinen ohitusnuppi tekee manuaalisesta ohjauksesta helppoa, mutta jos sitä ei tarvita, kysy vivuttomista malleistamme.

Johto/liitin

• Joustavat asennusvaihtoehdot joko tinatuilla johdoilla tai valinnaisella Deutsch DTM -yhteensopivalla liittimellä, joka tarjoaa optimaalisen suojauksen.

Linkkipalkit

• Säästä asennustilaa yhdistämällä XD-releet toisiinsa vieläkin suurempaa kapasiteettia varten valinnaisilla 8790- ja 8791-linkkipalkeilla.
