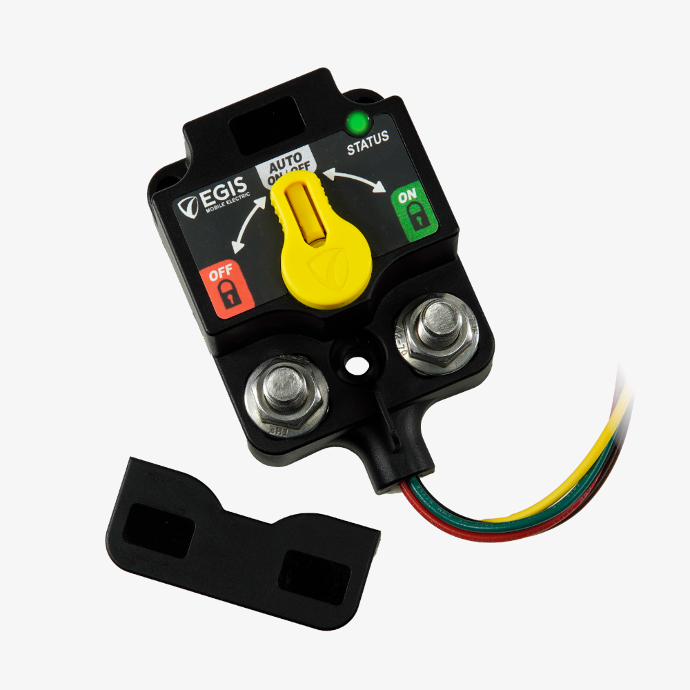

Egis XD 8510-1300 Flex L -litium ACR/rele nuppi, avoimet johdot

XD Single Flex L – Programmable VSR/Relay on monipuolinen ja ohjelmoitava suurvirtarele, joka toimii joko VSR:nä (Voltage Sensitive Relay) tai perinteisenä releenä. Integroitu 3-asentoinen manuaaliohjausnuppi mahdollistaa releen pakotetun ohjauksen ja tilan lukituksen.

Bulk Pack -versio tinatuilla johdoilla on suunniteltu erityisesti OEM- ja ammattiasennuksiin vaativissa meri- ja ajoneuvo-olosuhteissa.

Suunniteltu myös litiumjärjestelmiin

✔ Lithium Battery System Ready

Mahdollistaa korkeammat ON/OFF -jänniteasetukset, joita modernit litiumakkujärjestelmät usein vaativat.

Mitä tämä ratkaisee?

• Estää käynnistysakun tyhjenemisen jakamalla latauksen automaattisesti

• Eristää akut, kun latauslähdettä ei ole

• Tukee useita moottoreita tai erillisiä latausjärjestelmiä

• Korvaa useita perinteisiä rele- ja VSR-ratkaisuja

• Vähentää asennustilaa ja komponenttien määrää jopa 35–75 %

Laajennettavissa Link- ja Cross-Link -väyläkiskoilla 2–3 akun järjestelmiin yhdessä muiden XD-releiden kanssa.

Tekniset pääarvot

• Jatkuva virta: 500 A

• Maks. käynnistysvirta: 1500 A

• Käyttöjännitealue: 8–36 V DC

• Mekaaninen käyttöikä: 1 000 000 kytkentäsykliä

• Lepovirta (off-state): 1,3 mA

• Tilamuutosvirta:

  • 5 A @ 12 VDC

  • 3 A @ 24 VDC

Keskeiset ominaisuudet

🔄 3-asentoinen manuaaliohitus

• Pakota rele Auki / Kiinni

• Mahdollisuus lukita haluttuun tilaan

• Selkeä visuaalinen tieto releen tilasta

💡 LED-tilanäyttö

• Etupuolen LED

• Mahdollisuus etä-LED-toistoon

⚙ Ohjelmoitava

• DIP-kytkimet suojakannen alla

• Joustavat asetukset eri akku- ja latausjärjestelmille

🔒 Erittäin kestävä rakenne

• Tiiviysluokitus IP67 / IP6K9K

• Korkean lämpötilan elektroniikka

• Ruostumattomat pultit ja lukkomutterit

• Kiinnitys 1/4-20 / M6

⚡ Energiatehokas bi-stable -tekniikka

• 90–95 % pienempi lepovirta verrattuna monilaitejärjestelmiin

• Virrankulutus vain kytkentähetkellä

🛡 Suojakansi mukana

• Suojaa liitinpultit ja kaapelikengät oikosuluilta

🌬 Integroitu GORE®-huohotin

• Tasaa sisäistä painetta

• Estää kosteuden pääsyn

• Takaa pitkän käyttöiän vaativissa olosuhteissa

XD-sarjan vaihtoehdot

• Saatavana Single-, Dual- ja Triple-versioina

• Valittavissa VSR-, ACR-, rele- tai etäkatkaisintoiminnot

• Manuaaliohitus nupilla tai ilman

• Tinatuilla johdoilla tai Deutsch DTM -liitinversiolla

• Yhteensopiva 8790- ja 8791-linkkikiskojen kanssa

Tyypilliset käyttökohteet

• Veneiden käynnistys- ja kulutusakkujärjestelmät

• Litiumakkujärjestelmät

• Useamman moottorin asennukset

• Ammattiveneet ja raskas kalusto

• OEM- ja teollisuussovellukset

XD Single Flex L – Programmable VSR/Relay yhdistää suuren virrankeston, erittäin pienen lepovirran ja monipuolisen ohjelmoitavuuden yhteen kompaktiin ja ammattitason ratkaisuun.
