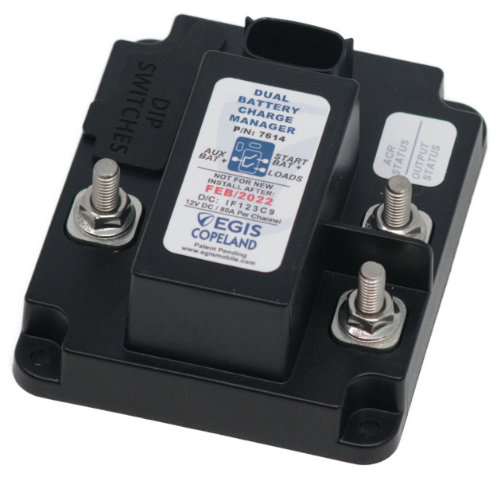

Egis ohjelmoitava latausrele 240A 2:lle akkupiirille ACR, 12V

Egis ohjelmoitava latausrele ACR, 12V

Automaattinen ohjelmoitava edistyksellinen latausrele erilaisiin käyttökohteisiin useiden akkujen järjestelmässä.

Mitä tämä akkurele tekee ja miten se eroaa muista akkureleistä?

Tämä akkurele yhdistää startti ja hupiakun yhteen moottorin käydessä ja huolehtii molempien akkujen latautumisesta yhtäaikaa. Tällä tavoin se toimii kuten tavallinen akkurele. Erona on kolmas ylimääräinen lähtö hupiakkupiirille, jonka taakse voidaan suoraan kytkeä hupipuolen sulakerasia tai reitittää johdin siitä hupipuolelle. Tämä  lähtön on suojattu ohjelmoitavalla ylipurkautumisen estolla, joten koskaan et pääse purkamaan akkua liikaa. Tämä ominaisuus tekee tästä akkureleestä erityisen.

Yläpuoliset DIP-kytkimet

Asennuksen jälkeen saavutettavissa, ajastuksen ohjelmointiin ja aktiivisten toimintojen määrittämiseen. Suojattu itsesäilyttävällä kannella.

Ruostumattomasta teräksestä itsekiinnittyvät kiinnikkeet

100 % raudattomat korroosionkestävät materiaalit. Kaikki kiinnitysruuvit ja mutterit ovat itsekiinnittyviä.

Integroidut I/O-liittimet

Nopea ja 100 % oikea kokoonpano Molex MX-150 -liittimen avulla eliminoi huonot kenttäliitännät.

LED-sulake diagnostiikka

Yhdistävä pistoke, jossa on 60 cm maadoitus- ja sytytyslanka mukana. Saatavilla myös valinnaisia johtosarjoja lisälähdöillä ja vaihtoehtoisilla johdon pituuksilla.

Helppo integraatio CT-sarjan sulakeblokkien kanssa

Valinnaiset EasyLink-kiskot tarjoavat tilaa ja kustannuksia säästävän tavan yhdistää TDR CT-sarjan sulakeblokkien kanssa.

Helppo integraatio RT-sarjan sulakeblokkien kanssa

Valinnaiset EasyLink-kiskot tarjoavat tilaa ja kustannuksia säästävän tavan yhdistää TDR RT-sarjan sulakeblokkien kanssa.

LED-diagnoosit

Tarjoaa ilmoituksen releen sammumisesta alijännitteen/ylijännitteen tai ulkoisen sammutuslaukaisun vuoksi. Näyttää myös lähtötilan päällä/pois. LED-lähtö tarjoaa etätilatiedon.

Pääasialliset tekniset tiedot

• Maksimivirta - Jatkuva: 160 ampeeria DC Jaksottainen: 240 ampeeria DC (5 minuuttia)
• Virrankulutus pois päältä 1,5 mA (alle 1 ampeeritunti kuukaudessa valmiustilassa)
• Käyttöominaisuudet Jännite: 12 Vdc nimellinen (8 - 18 Vdc) Lämpötila: -40 - 55 °C
• Tuotetakuu 4 vuotta valmistuspäivästä

Ajastusvaihtoehdot

5 sekuntia - 16 tuntia DIP-kytkimillä

Ympäristönsuojausstandardit

Vesitiivis IP66. IP6K9K Sytytyssuojattu ISO 8846 mukaan

Lisäominaisuudet

Tulostudion jännitetunnistin releen sammutukseen Alijännite- ja ylijännitetyökuorman suojaus

Sovellusesimerkki

Koko ajoneuvon kytkentä ja piirien suojaus

Korkea-ampeerisen TH-sarjan aikareleen (TDR) yhdistäminen 5015-sulakeblokiin, joka on kiinnitetty TDR

tulostudiin (vasemmalla), tarjoaa 24 tunnin / jatkuvan virran piirit; kun taas toinen 5015-sulakeblokki (oikealla) on kiinnitetty TDRlähtöstudin, tarjoten kytketyt piirit asennukseen. TDR voi toimia sekä etäohjattuna kytkimenä että itsenäisesti määritetyn ajan jälkeen laukaisuhetkestä tai matalan tulovirtatason vuoksi. Sulakeblokit esitetty ilman mukana tulevia kansia.

Asennusesimerkki

12-asentoinen RT-sulakeblokki, RT-maadoitusblokki ja TH-sarjan aikarele (TDR)

Hyvin asennettu virtajakeluratkaisu ja puhdas maadoituspalautus. Ajoneuvon virta on yhdistetty TDR-aikareleeseen (yläoikea), ja jaettu sitten 12-asentoiseen RT-sulakeblokkiin (vasen). RT-maadoitusblokki (alaoikea) oli erillään sulakeblokista, jossa se alun perin oli yhdessä, ja siirrettiin kätevämpään paikkaan tehokasta johdon reititystä varten. Näkyvissä myös valinnaiset kansitarrat hätäajoneuvon tarrasarjasta.

 Datalehti
