EGIS Mini ACR Automaattirele 125A Bulk

Mini Automaattinen Latauserotin (D-VSR)

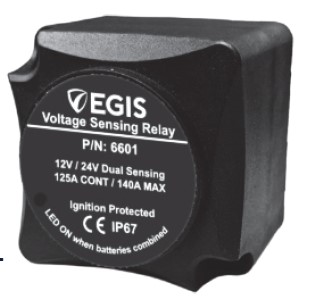

Mini D-VSR (Digital Voltage Sensing Relay) on kompakti ja kestävä automaattinen latauserotin, joka yhdistää ja erottaa akut automaattisesti jännitteen perusteella. Se mahdollistaa moottori- ja käyttöakun samanaikaisen latauksen, mutta estää niiden purkautumisen toisiinsa. D-VSR on suunniteltu veneisiin ja ajoneuvoihin, joissa vaaditaan luotettavaa akunhallintaa ja turvallista latauksen hallintaa ilman manuaalista kytkentää.

Tuote on valmistettu lasikuituvahvisteisesta nailonista ja täyttää tiukat IP67- ja sytytyssuojausvaatimukset (ISO 8846 / SAE J1171). D-VSR soveltuu 12 V ja 24 V sähköjärjestelmiin ja se tunnistaa käyttöjännitteen automaattisesti.

Turvaohje

Irrota kaikki akut ja muut virtalähteet sähköjärjestelmästä ennen tuotteen asennusta.
Tämä estää sähköiskun vaaran ja mahdolliset tuotevauriot.
Ohjeet on tarkoitettu asennuksen tueksi, eivätkä ne korvaa ammattitaitoista sähköalan osaamista. Suosittelemme, että tuotteen asentaa pätevä sähköasentaja.

Tekniset tiedot

• Nimellisjännite: 12 V / 24 V (automaattinen tunnistus)

• Kytkentäjännite (Combine): 13,3 V / 26,6 V

• Erotusjännite (Open): 12,8 V / 25,6 V

• Jatkuva virta: 125 A

• Tilapäinen virta: 140 A

• Alijännitesuoja: 9,5 V / 19,0 V

• Ylijännitesuoja: 16,0 V / 30,0 V

• Käyttövirta: 270 mA

• Lepovirta: 3 mA

• Liittimet: M6 (1/4”) kierreholkit

• Kotelointiluokka: IP67

• Sytytyssuojaus: ISO 8846 / SAE J1171

• Kotelo: Lasikuituvahvisteinen nailon

Asennusohje

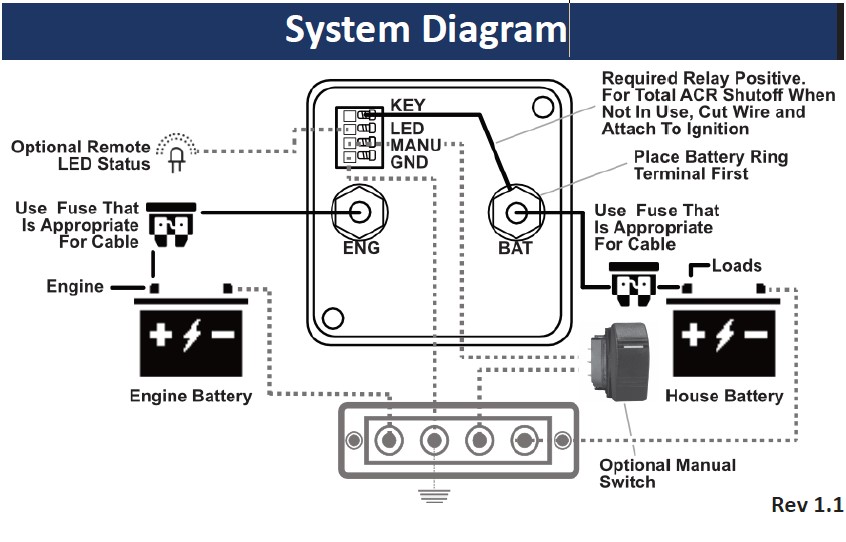

1. Irrota rengasliitin BAT-liittimestä.

2. Kytke käynnistysakku ENG-liittimeen ja käyttöakku BAT-liittimeen.

3. Kytke maa (ground) GND-pikaliittimeen.

4. Kytke KEY-johdon rengasliitin BAT-liittimeen tai vaihtoehtoisesti katkaise johto ja kytke se +VDC sytytyskytkimeen, jotta DVSR voidaan sammuttaa kokonaan, kun sitä ei käytetä.

5. (Valinnainen) Kauko-LED: Käytä 12 V tai 24 V käyttöjännitettä. Kytke LEDin miinus LED-liittimeen ja plus +VDC-lähteeseen sopivalla sulakkeella.

6. (Valinnainen) Manuaalinen ohitus: Kytke maajohto MANU-liittimeen ja vie se kytkimelle. Kun maadoitus kytketään, DVSR aktivoituu.

7. Asenna DVSR paneeliin tai pinta-asennuksena (tuotekoodi 6601).
