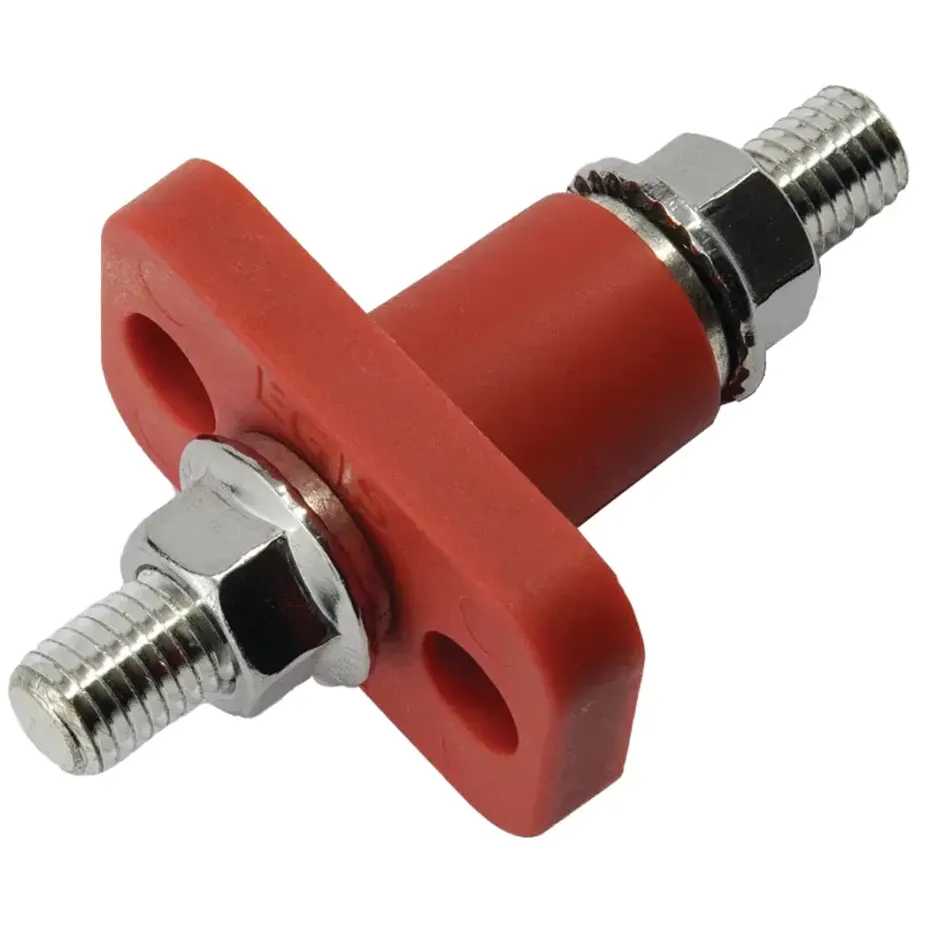

EGIS 6250-141 Läpivientipultti Punainen M10

EGIS Feed Through Connectors – läpivientipultit M8 & M10

EGIS Feed Through Connector -läpivientipultit on suunniteltu suurivirtaisen tasavirran turvalliseen läpivientiin laipioiden, kansien ja seinämien läpi. Ne soveltuvat erinomaisesti veneisiin, ajoneuvoihin ja teollisiin DC-sähköjärjestelmiin, joissa vaaditaan luotettavaa, tiivistä ja mekaanisesti kestävää läpivientiä.

Saatavana kahdessa koossa ja värissä, jotka helpottavat oikean jännitteen ja polariteetin tunnistamista.

Keskeiset ominaisuudet

• Koot: M8 (5/16”) ja M10 (3/8”)

• Suunniteltu suurille virroille – jopa 250 A

• Korkeavirran siirto laipion läpi – ihanteellinen akku- ja moottorikaapeloinneille

• Kompakti ja tukeva rakenne – insert-muotoillut johtimet ja lasikuituvahvistetut eristeet

• Tinattu kuparijohdin – erinomainen sähkönjohtavuus ja minimaalinen jännitehäviö

• Ruostumattomat, itselukittuvat kiinnitysosat – pitkä käyttöikä ja helppo asennus

• Värivaihtoehdot (punainen / musta) – nopea ja turvallinen polariteetin tunnistus

• Tiivistettävä asennuspohja – täysi tiiveys tiivistemassalla tai asiakkaan tiivisteellä

Tekniset tiedot

• Maksimijännite: 80 V DC

• Maksimivirta: 250 A

• Asennusreiän halkaisija: 7/8” (22 mm)

• Suojausluokka: IP66 / IP67 / IP6K9K

  (edellyttää asennusreiän asianmukaista tiivistystä)

• Käyttölämpötila: −40 °C … +125 °C

• Varastointi / kuljetus: −50 °C … +140 °C

Materiaalit:

• Johdin: Tinattu kupari

• Pohja: Nylon 6, 30 % lasikuituvahvistettu

• Kansi (jos käytössä): Kirkas polykarbonaatti

Kiristysmomentit

• Kiinnitysruuvi (runko): max 50 in-lbs (5,5 Nm)

• M8-mutteri:

  • Suositus: 100 in-lbs (11,3 Nm)

  • Maksimi: 120 in-lbs (13,6 Nm)

• M10-mutteri:

  • Suositus: 120 in-lbs (13,6 Nm)

  • Maksimi: 140 in-lbs (15,8 Nm)

Saatavilla olevat mallit (Feed Through Terminals)
