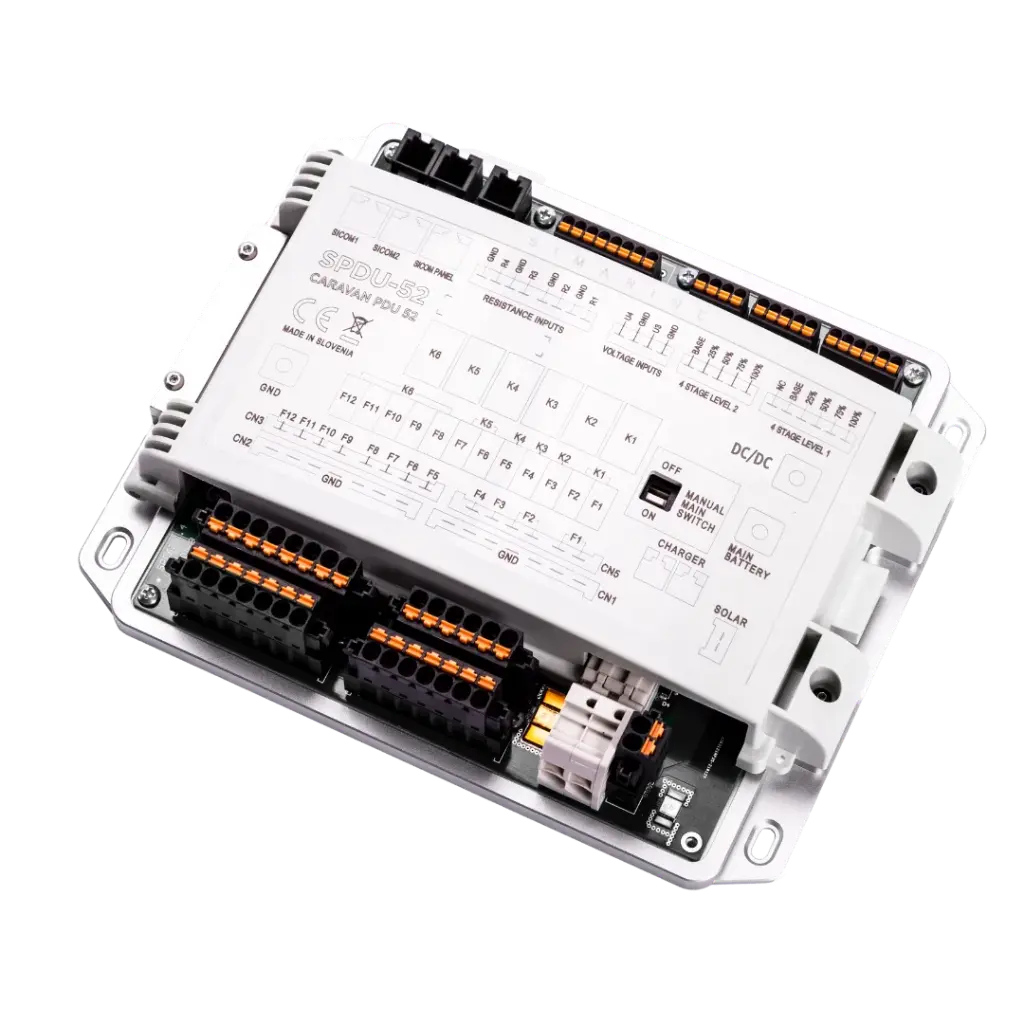

Simarine SPDU-52 – 12 V digitaalinen virranjakeluyksikkö

Simarine SPDU-52 on monipuolinen 12 V virranjakelu- ja ohjausyksikkö matkailuautoihin, retkeilyautoihin ja asuntovaunuihin. Se toimii osana Simarine VIA -järjestelmää, jonka avulla voidaan hallita sähkölaitteita sekä seurata akkujen, latauslaitteiden ja aurinkopaneelien toimintaa.

SPDU-52 yhdistää sähkönjakelun, virranmittauksen ja laitteiden ohjauksen yhteen kompaktiin kokonaisuuteen. Yksikköön voidaan liittää esimerkiksi valaistus, vesipumppu, jääkaappi ja lämmitys. Yhdessä yhteensopivan VIA-ohjauspaneelin kanssa järjestelmän käyttö ja sähkölaitteiden hallinta onnistuvat keskitetysti.

Monipuoliset ohjaus- ja mittaustoiminnot

SPDU-52 sisältää kuusi releohjattua lähtökanavaa, joiden avulla voidaan ohjata 12 V sähkölaitteita. Laitteiden sulakesuojaus on toteutettu 12 sulakepaikan kautta. Releiden käyttötarkoitukset ovat ohjelmoitavissa järjestelmän asetuksissa.

Yksikön integroidut virtamittaukset mahdollistavat käyttöakun, käynnistysakun, laturin ja aurinkopaneelien virran seurannan. Lisäksi käytettävissä ovat resistanssi- ja jännitetulot esimerkiksi lämpötila- ja tankkianturien liittämiseen.

SPDU-52 on myös manuaalinen pääkytkin, jonka avulla yksikön virransyöttö voidaan kytkeä päälle tai pois.

Keskeiset ominaisuudet

• 12 V sähkönjakelu- ja ohjausyksikkö

• 6 releohjattua lähtökanavaa ja 12 sulakepaikkaa

• Integroitu virranmittaus käyttöakulle, käynnistysakulle, laturille ja aurinkopaneeleille

• 4 resistanssituloa antureille

• 2 jännitetuloa lisäantureille

• Liitännät kahdelle 4-portaiselle tankkianturille

• Kolme SiCOM-porttia yhteensopivien ohjaus- ja lisämoduulien liittämiseen

• Manuaalinen pääkytkin

• Laajennettavissa Simarine-järjestelmän lisämoduuleilla

Tekniset tiedot

• Käyttöjännite: 8–22 V DC

• Käyttöakun virtamittaus: 50 A

• Käynnistysakun virtamittaus: 50 A

• Laturin virtamittaus: 40 A

• Aurinkopaneelien virtamittaus: 16 A

• Relelähtöjen jatkuva virrankesto: 10–20 A kanavasta riippuen

• Relelähtöjen yhteenlaskettu jatkuva virta: enintään 50 A

• Resistanssimittaus: 0–65 kΩ

• Mitat ilman liittimiä: 200 × 160 × 42 mm

Laajennettava järjestelmä

SPDU-52 toimii Simarine VIA -ohjauspaneelin kanssa ja tarjoaa perustan matkailuajoneuvon sähkönjakelun ja laitteiden hallintaan. Lisämoduuleilla järjestelmää voidaan laajentaa esimerkiksi useampien akkujen, tankkien, lämpötilojen ja sähkönkulutuksen mittaukseen.

Huomio: SPDU-52 on virranjakeluyksikkö. VIA-ohjauspaneeli ei sisälly tuotteeseen, ellei sitä erikseen mainita toimitussisällössä. Tarkista ennen asennusta laitteiden virrankulutus ja järjestelmän kuormitusrajat.

Valmistajan lisätiedot: Simarine VIA
