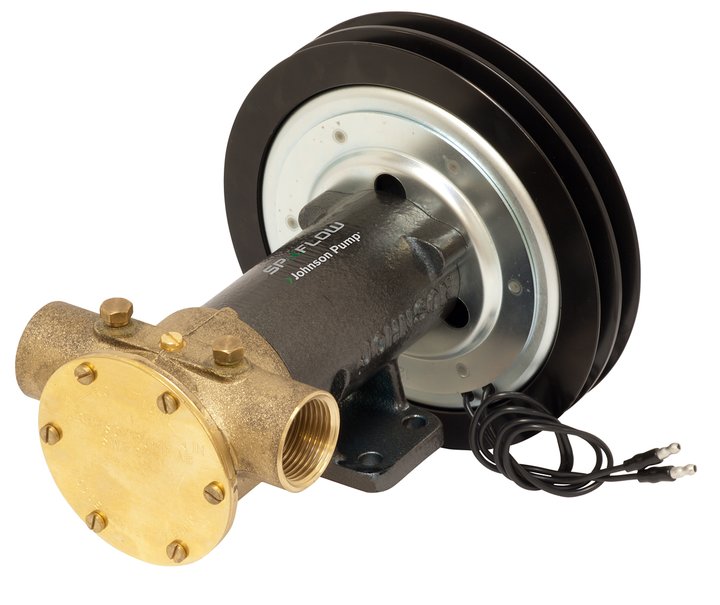

Johnson Pump F7B-5000 Kumisiipipumppu ilman magneettikytkintä

Johnson Pump F7B-5000 Kumisiipipumppu ilman magneettikytkintä

Sähkömagneettisella kytkimellä saadaan pumppu käynnistymään haluttaessa painiketta painamalla tai jopa täysin automaattisesti. Kun pumppuun asennetaan alipainekatkaisin, se pysäyttää pumpun automaattisesti, kun pumppu imee ilmaa ja estää siten kuivakäytön sekä suojaa pumppua vaurioitumiselta. Magneettikytkimellä ohjattuja pumppuja toimitetaan 20 l/min - 625 l/min tuotoilla (1-2½) sekä 12 tai 24 voltin kytkimellä. Kuluvat osat ovat helposti vaihdettavissa ja huolto-osia on saatavissa kaikkiin vakiomalleihin. Alipainekatkaisin on lisävaruste, katso sivu 42. Kytkin tilattava erikseen. Kytkimelle sovitettujen pumppujen tekninen erittely Pumpun runko Pronssia Liitäntä alipainekatkaisimelle Akseli Ruostumatonta terästä kestovoidelluilla kaksoiskuulalaakereilla Tiiviste Mekaaninen tiiviste Kammiopala Täysi tai pienennetty Liitäntä BSP tai NPTF Kytkin Sähkömagneettinen 12 tai 24 V DC Hihnapyörä 2xA tai 1xB-ura Hihnapyörän halkaisija ø178 mm / 7

Pumpun Asennus

Moottorin jäähdytyspumppuja, (F-sarjan siipipyöräpumppuja) toimitetaan useita eri malleja ja sekä kokoja tyydyttämään eri jäähdytysjärjestelmätarpeet. Laipallisia pumppuja , jotka asennetaan suoraan moottoriin tai hihnapyörällä kampiakselilta voimansa saavia pumppuja toimitetaan laajaan valikoimaan erilaisia moottoreita. SPX Johnson Pump Marine on maailmanlaajuisesti suurimpien keskimoottoreiden valmistajien OEM-pumpputoimittaja. Sekä laippa-asennettuja että hihnapyöräkäyttöisiä jalustapumppuja voidaan käyttää jäähdytykseen pienellä työllä ja asentaa joustavasti. Pyörivän siipipyörän siipien välissä neste siirtyy sisääntuloaukosta poistoaukkoon. Tällaisen rakenteen ansiosta suhteellisen suuret osaset voivat läpäistä pumpun. Pumpun pesässä syntyy alipaine, kun siipipyörän siivet suoristuvat ylitettyään kammion epäkeskon, jolloin syntynyt alipaine imee nestettä pumpun pesään.

Toimintaperiaate

Kun siipipyörän joustava siipi saapuu taas epäkeskolle se taipuu, tilavuus siipien välissä pienenee ja neste puristuu ulos pumpun pesästä tasaisena virtana. Nesteitä voidaan pumpata vastakkaiseen suuntaan vaihtamalla pumpun pyörimissuuntaa.
