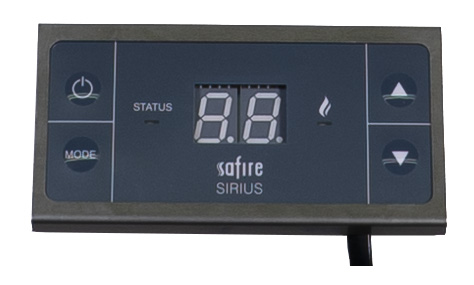

Safire Sirius ohjaustaulu

Safire Sirius -ohjaustaulu lämmittimille ja liesille

Safire Sirius on moderni ja monipuolinen ohjaustaulu Safire-lämmittimille ja -liesille. Se on helppo asentaa ja käyttää, ja tarjoaa käyttäjälle selkeän kaksinumeroisen näytön, josta näkee asetukset, toimintatilat sekä mahdolliset vikakoodit yhdellä silmäyksellä.

Ohjaustaulussa on neljä painiketta:
Virta, Mode, Nuoli ylös ja Nuoli alas – kaikki selkeästi käytettävissä myös veneolosuhteissa.

Ominaisuudet

• Selkeä 2-numeroinen näyttö
• Helppo asennus: vain yksi 12 mm reikä ja kaksipuolinen teippi
• Sisäänrakennettu tarkka lämpötila-anturi
• Selkeät vikakoodit ilman hankalia vilkutuksia
• Nopea käynnistys: pitkällä painalluksella lämmitin käynnistyy heti +21 °C asetuksella
• Jos lämmittimeen liitetään ulkoinen lämpötila-anturi, alkaa prosessori käyttämään sitä.

Toimintatilat

HC – Termostaattiohjaus

Lämmitin säätyy automaattisesti minimistä maksimiin (mallista riippuen 700–900 W → 2,3–3,9 kW). Lämmitin ei sammu, vaan ylläpitää lämpötilaa minimiteholla.

AU – Automaattinen tila

Termostaattiohjaus kuten HC-tilassa, mutta lämpötason ylityttyä (+2 °C minimiteholla) lämmitin sammuu ja käynnistyy uudelleen, kun lämpötila laskee alle asetetun arvon.
Yksi käynnistys-/sammutusjakso vastaa noin tunnin käyttöä ja kuluttaa vain 0,7 Ah.

HP – Pakotettu tehonsäätö

Lämmitintä voidaan ajaa vakiona teholla asteikolla 1–9.
Asetus 1 = minimi, asetus 9 = maksimi.

VE – Tuuletustoiminto

Puhaltaa raitista ilmaa ilman lämmitystä. Teho säädettävissä asteikolla 1–9.

Vikakoodit

Safire Sirius näyttää vikakoodit numeroin – ei epäselviä vilkkusignaaleja.

1 – Ylikuumeneminen: Ilmankierron estyminen, liikaa polttoainetta tai tukkeutuneet läpät.
2 – Ionisaatiovika: Ionisaatioelektrodin likaantuminen tai oikosulku runkoon.
3 – Paloilmaisuvika: Polttoaineen loppuminen, tukos tai voimakas vastatuuli pakoputkessa.
4 – Hehkuvika: Hehkutulpan tai liitinten vika.
5 – Palopuhallinvika
6 – Kiertopuhallinvika
7 – Alijännite: Lämmitin sammuttaa itsensä suojatakseen elektroniikkaa.
8 – Pumppuvika
9 – Kiertoilmavika: Lämpöanturin tai johdotuksen vika.

Tekniset tiedot

• Leveys: 110 mm
• Korkeus: 60 mm
• Paksuus: 9 mm
• Kaapelin pituus: n. 1 m
• Asennus: 12 mm läpivientireikä + kaksipuolinen teippi
• Mukana: Naaras–naaras -adapteri
• Viestintä: TTL suoraan Safiren prosessorille
• Maksimietäisyys lämmittimestä: n. 10 m kaapeloinnilla

Ohjaustaulu näyttää vain asetetun lämpötilan, ei ympäristön lämpöä. Anturin sijainti vaikuttaa siihen, paljonko pyydetty lämpö eroaa todellisesta huonelämpötilasta.

Yhteensopivuus

Safire Sirius sopii seuraaviin malleihin:
CERA2, 23Di, 39Di
(Ei yhteensopiva vanhempien mallien kanssa ilman piirikorttipäivitystä.)

Tärkeää asennuksessa

Kytke aina virta kokonaan pois lämmittimestä ennen ohjaustaulun tai GSM-ohjaimen liittämistä.
Lämmitin tunnistaa ohjauslaitteen vasta käynnistyksessä – jos ohjainta ei ole kytketty, lämmitin ei käynnisty.
