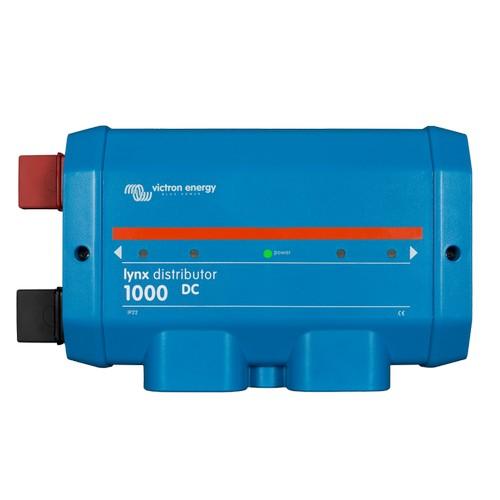

Victron Lynx Distributor (M10)

Victron Lynx Distributor (LYN060102010, M10‑versio)

Lyhyt kuvaus:
Modulaarinen DC‑busbaarilaite, jossa on tilat neljälle DC-sulakkeelle. Se valvoo kunkin sulakkeen tilaa ja näyttää sen eturivin LED‑valoilla. Lynx Distributor kuuluu M‑sarjan Lynx-distribuutiojärjestelmään ja on saatavilla M8‑ ja M10‑versioina.

Ominaisuudet

• Positiivinen ja negatiivinen busbaari

• Neljä sulakekytkentää suojateillä (Class‑T / MEGA -tyyppiset), joiden tila on monitoroitu ja merkitty LED-valoilla

• Neljä sulakkeen tilaa myös negatiivisella puolella ja maadoitusliitäntä

• Käyttöalue 12–48 V (DC), suurin jatkuva virta jopa 1000 A

• Tunnistaa sulakkeiden katkeamisen ja ilmoittaa sen LEDin lisäksi Lynx Smart BMS:lle

• Mukana RJ10-tietoliitäntäkaapeli (40 cm), joka syöttää laitteen ja välittää dataa, kun liitettynä Lynx Smart BMS:ään

•


• Tekniset tiedot

• Mallinumero: LYN060102010 (M10)

• Jännitealue: 9 – 60 Vdc (sopii 12–48 V järjestelmiin)

• Maks. jatkuva virta: 1000 A dc

• Busbaariliitännät: M10-liittimet; kaaplokytkennät (sulakkeet) M8-muotoisia

• Kotelo: ABS‑muovia, IP20‑luokiteltu (ei kosteisiin tai pölyisiin tiloihin)

• Mitat (K × L × S): n. 290 × 170 × 80 mm

• Paino: n. 2,2 kg

• Juotoslevy: Tinattu kupari, noin 8 × 30 mm

• Käyttölämpötila: –40 °C … +60 °C

• Kosteus: max. 95 % ei-kondensoituva

Yhteensopivuus ja käyttövinkit

• Integraatio Lynx-järjestelmään: toimii saumattomasti yhdessä muiden M‑sarjan komponenttien kanssa kuten Lynx Smart BMS:ään, Lynx Power In tai Lynx Class‑T Power In -moduuleihin

• Moniyksikkökäyttö: Aura! enintään neljä Lynx Distributor -moduulia voi lähettää sulakehälytyksiä samaan Lynx Smart BMS:ään
