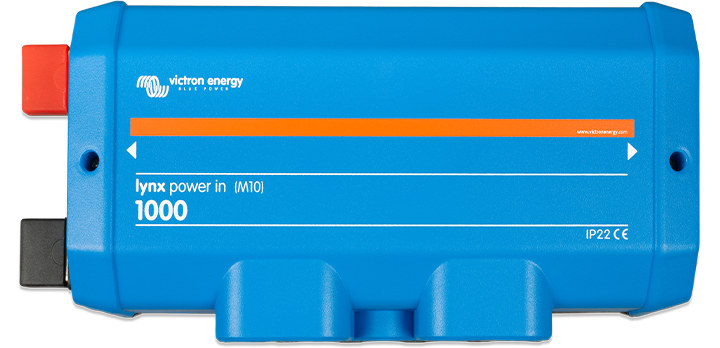

Victron Lynx Power In (M10)

Victron Lynx Power In (M10, LYN020102010)

Yleiskuvaus:
Lynx Power In on modulaarinen DC‑busbaari, joka yhdistää akkuja, kuormia tai latureita osaksi Lynx-jakelujärjestelmää. M10-malli tarjoaa neljä DC-liitäntää sekä maadoitusliitännän – mutta ei sisäisiä sulakkeita. Sopii yhteen muiden Lynx-moduulien kanssa muodostaen skaalautuvan ja turvallisen virransiirtoratkaisun.

Tekniset tiedot

• Mallinumero: LYN020102010 (M10)

• Jännitealue: 9–60 Vdc (vastaa 12 V–48 V järjestelmiä)

• Maksimi jatkuva virta: 1000 A dc

• Liitännät: Neljä M8-sarjapistettä (akkujen, kuormien tai latureiden liittämiseen); busbaari M10-liitännöillä

• Kotelo: ABS-muovia, suojaluokka IP22 (ei suositeltava kosteisiin tai pölyisiin tiloihin)

• Mitat (K × L × S): 290 × 170 × 80 mm (~11,4" × 6,7" × 3,15")

• Paino: 2,1 kg (~4,6 lb)

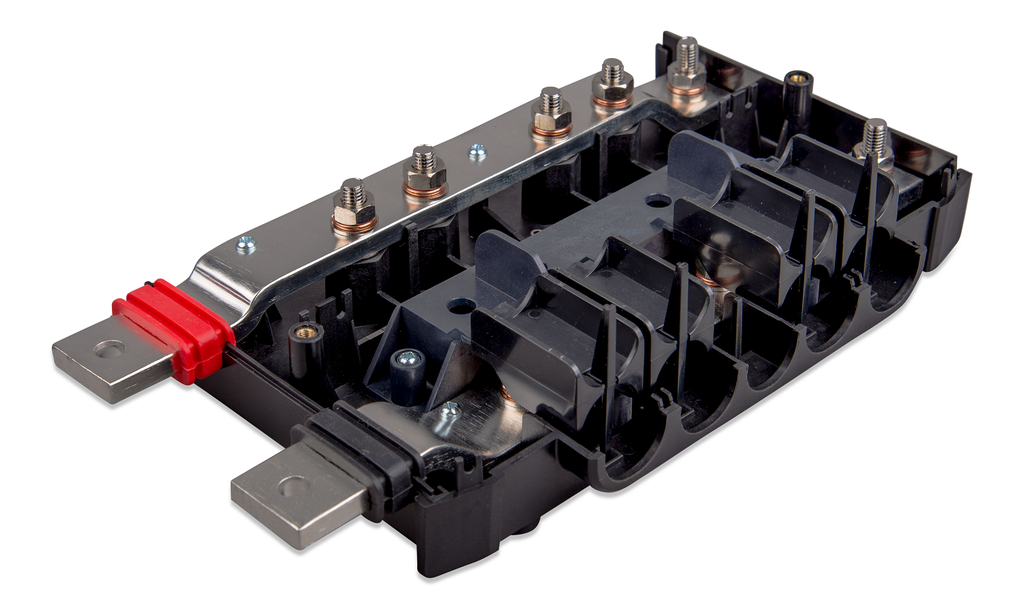

• Busbaarimateriaali: Tinattu kupari, noin 8 × 30 mm

• Käyttölämpötila: –40 °C … +60 °C, säilytys: sama alue

• Kosteus huomio: max. 95 % (ei kondensoituva)

Käyttöominaisuudet

• Modulaarinen rakenne: Yhteensopiva muiden M10 Lynx-moduulien, kuten Lynx Shunt VE.Can tai Lynx Smart BMS NG, kanssa

• Usean yksikön yhdistäminen: Akkuja ja kuormia voi liittää maks. neljään Lynx Power In -yksikköön yhteiseksi busbaariksi

• Ei sisäänrakennettuja sulakkeita: Vaatii erillisen sulakoinnin, kun liitetään kuormia tai akkuja

• Johdotusvaatimukset: Kaapelit liitetään M8-liittimillä ja kiristetään suositellulla momentilla (M10-laitteelle 33 Nm, vanhemmille 17 Nm)
