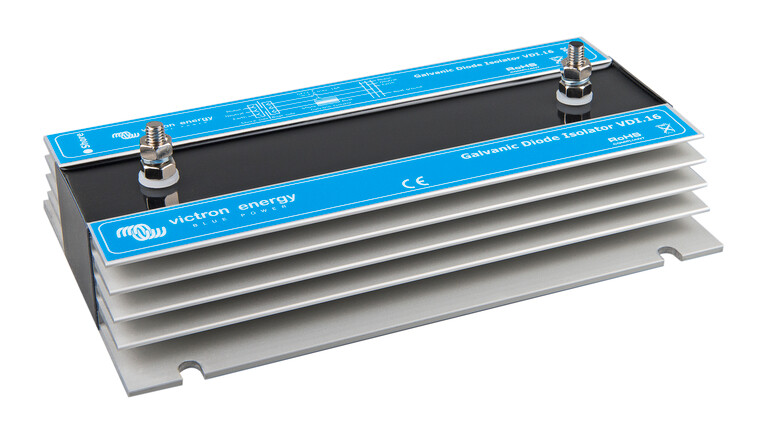

Victron Galvaaninen erotin VDI-16A

Victron VDI-16A galvaaninen erotin suojaa veneen vedenalaisia metalliosia elektrolyyttiseltä korroosiolta, joka voi syntyä maasähköliitännän suojamaajohtimen kautta kulkevien matalajännitteisten tasavirtojen seurauksena. Erotin on tärkeä lisävaruste veneisiin, jotka käyttävät satamien maasähköä.

Galvaaninen erotin estää haitallisten DC-virtojen kulun, jotka voivat ajan myötä aiheuttaa korroosiota esimerkiksi potkuriin, potkuriakseliin, läpivientiheloihin ja muihin vedenalaisiin metalliosiin. Näin se auttaa pidentämään veneen metallikomponenttien käyttöikää ja vähentämään huoltotarvetta.

Laitteen toiminta perustuu kahteen vastakkain rinnakkain kytkettyyn diodiin. Diodit estävät matalajännitteisten tasavirtojen kulun, mutta päästävät virran läpi, kun jännite ylittää noin 1,4 V DC. Tämän ansiosta erotin katkaisee korroosiota aiheuttavat virrat, mutta säilyttää sähköjärjestelmän turvallisuuden.

Mahdollisessa sähköverkon vikatilanteessa diodit johtavat virran normaalisti suojamaahan, jolloin vikavirtasuoja toimii suunnitellusti ja katkaisee virransyötön. Näin galvaaninen erotin ei heikennä maasähköjärjestelmän turvallisuutta.

Erotin asennetaan välittömästi veneen 230 V maasähköliitännän jälkeen suojamaajohtimeen.

Ominaisuudet

• Suojaa veneen metalliosia elektrolyyttiseltä korroosiolta
• Estää haitallisten matalajännitteisten DC-virtojen kulun
• Säilyttää maasähköjärjestelmän turvallisuuden
• Mahdollistaa vikavirtasuojan normaalin toiminnan vikatilanteissa
• Helppo asentaa maasähköliitännän yhteyteen

Tekniset tiedot

• Malli: Victron VDI-16A
• Nimellisvirta: 16 A
• Mitat: 60 × 120 × 200 mm
• Kynnysjännite: noin 1,4 V DC
