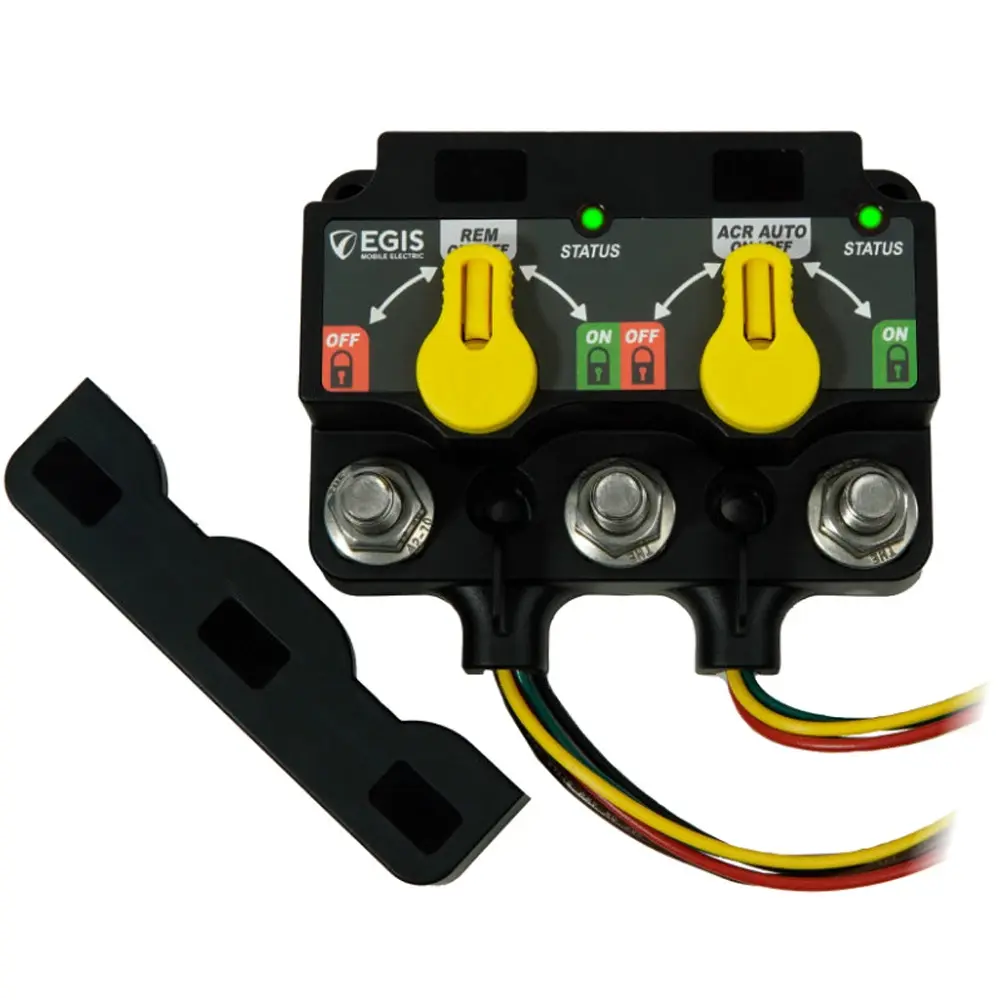

XD Dual - Flex 2 - ACR + Relay, säätönupeilla

Kompakti ja tehokas kaksoisrelemoduleeri vaativiin 12–24 V sähköjärjestelmiin. XD Dual - Flex 2 yhdistää kaksi suurvirtarelettä ja automaattisen latauksen hallinnan yhteen kompaktiin, kestävään moduuliin. Säätönupit mahdollistavat releiden manuaalisen avaamisen tai sulkemisen sekä tilan lukitsemisen haluttuun asentoon.

Tilaa säästävä ratkaisu kaksoisakkujärjestelmiin

XD Dual korvaa kaksi erillistä suurvirtarelettä yhdellä kompaktilla moduulilla. Ratkaisu vähentää merkittävästi asennustilaa ja eliminoi ulkoisten yhdyskaapeleiden tarpeen sekä niihin liittyvät löystymis- ja tärinäongelmat.

Moduuli soveltuu erityisesti kaksoisakkujärjestelmiin, kuormanohjaukseen ja latauksen hallintaan. ACR- ja RBS-toiminnot on yhdistetty yhteen laitteeseen, joten erillisiä releitä ei tarvita useisiin käyttötarkoituksiin.

Järjestelmää voidaan myös laajentaa linkki- ja cross-link-kiskojen avulla 2- tai 3-akkujärjestelmiin.

Keskeiset ominaisuudet

• Erittäin kestävä rakenne: IP67/IP6K9K-suojaus ja korkeita lämpötiloja kestävät materiaalit mahdollistavat asennuksen vaativiin ympäristöihin.
• Helppokäyttöinen manuaaliohjaus: 3-asentoinen säätönuppi mahdollistaa kummankin releen pakottamisen auki tai kiinni sekä tilan lukitsemisen.
• Ohjelmoitava: DIP-kytkimillä releiden toiminta voidaan mukauttaa erilaisiin OEM- ja asennuskohteisiin.
• Kompakti rakenne: jopa 35–75 % pienempi asennustilan ja tuotteen painon tarve verrattuna tavanomaisiin ratkaisuihin.
• Alhainen lepovirrankulutus: vain 1,3 mA, mikä on jopa 90–95 % vähemmän kuin useissa vastaavissa monilaiteratkaisuissa.
• Plug & Play -yhteensopivuus: saatavana DTM/ATM-liittimillä, jotka ovat nastatasolla yhteensopivia ML-sarjan bistabiilien releiden kanssa.
• Selkeä LED-tilanäyttö: etupuolen LED ilmaisee laitteen tilan, ja tila voidaan toistaa myös etä-LEDillä.
• Suojakansi mukana: suojaa liitinnastoja ja kaapelikenkien reunoja tahattomilta oikosuluilta.
• Integroitu Gore-tex-venttiili: tasaa laitteen sisäistä painetta ja auttaa estämään kosteuden pääsyn laitteen sisään.
• Ruostumattomat kiinnikkeet: laadukkaat ruostumattomat nastat ja itselukittuvat laippamutterit kestävät korroosiota.
• Suuret kiinnitysreiät: sopivat 1/4-20- ja M6-kiinnitystarvikkeille.

3-asentoinen manuaalinen ohitus

Kummankin releen voi ohittaa manuaalisesti ja pakottaa auki- tai kiinni-asentoon. Säätönuppi voidaan haluttaessa jättää lukitsemaan rele haluttuun tilaan.

Tämä tekee laitteen tilasta helposti ymmärrettävän myös huollon ja vianmäärityksen yhteydessä.

Tekniset tiedot

XD Dual – paljon toimintoja, vähän asennustilaa

XD Dual -rele tarjoaa suuren virtakapasiteetin huomattavasti kompaktimmassa koossa kuin monet perinteiset ratkaisut. Yhdistämällä useita reletoimintoja samaan laitteeseen voidaan vähentää komponenttien määrää, kaapelointia ja asennustilan tarvetta.

XD Dual - Flex 2 on erinomainen valinta meri-, ajoneuvo-, työkone- ja muihin vaativiin DC-sähköjärjestelmiin, joissa tarvitaan luotettavaa suurvirtakytkentää ja joustavaa akunhallintaa.
