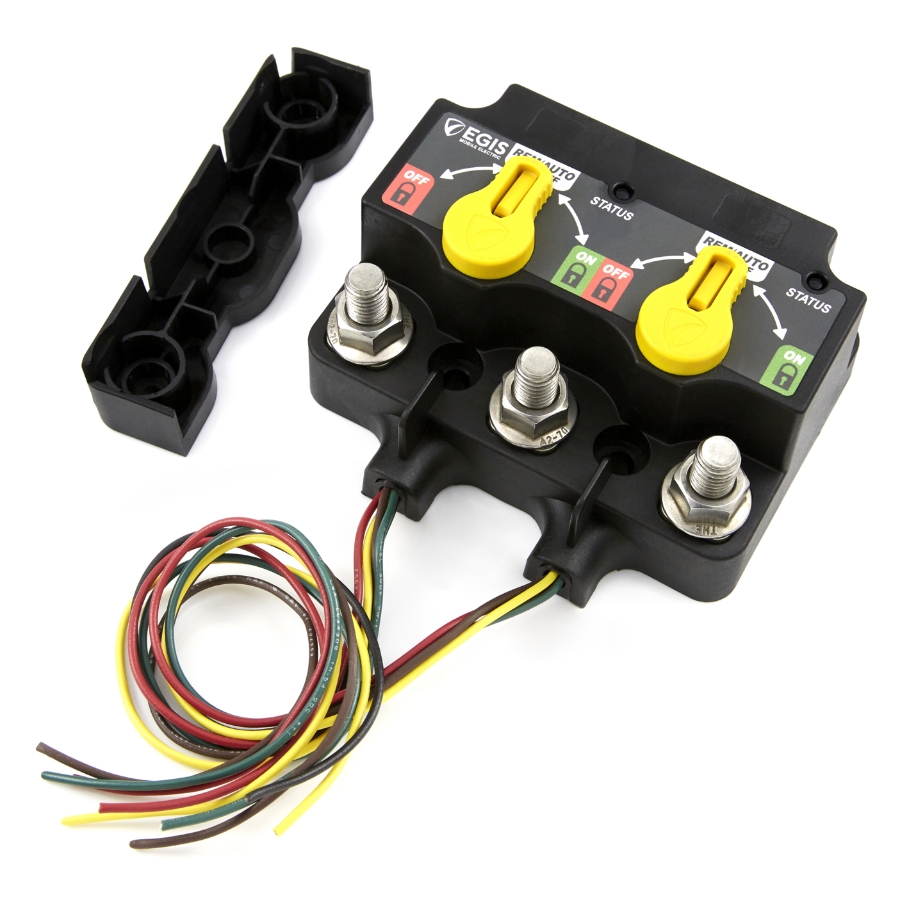

Egis XD 8520-1350 dual Flex L - (Litium ACR)-(rele) nupeilla - tinatut johtimet, bulk

XD Dual – Flex L (ACR–Relay) yhdistää automaattisen latausreleen (ACR) ja suurvirtareleen (RBS) yhteen kompaktiin moduuliin. Ratkaisu korvaa kaksi erillistä suurvirtalaitetta, säästää asennustilaa ja poistaa ulkoisten linkkikaapeleiden tarpeen.

Versio sisältää manuaaliset ohjausnupit molemmille releille sekä tinatut johdot (Tinned Wires), mikä tekee siitä ihanteellisen ammatti- ja OEM-asennuksiin.

Suunniteltu myös litiumjärjestelmiin

✔ Lithium Battery System Ready

Mahdollistaa korkeammat kytkentäjänniteasetukset, joita modernit litiumakkujärjestelmät edellyttävät.

Mitä tämä ratkaisee?

• Korvaa erillisen ACR:n ja pääreleen yhdellä laitteella

• Toteuttaa yleiset kaksoisakkujen kytkentä- ja lataustoiminnot

• Jakaa latauksen automaattisesti akkujen välillä

• Mahdollistaa manuaalisen ohituksen ja lukituksen

• Vähentää asennustilaa jopa 35–75 %

• Poistaa linkkikaapelien löystymisriskin

Tekniset pääarvot

• Jatkuva virta: 500 A

• Maks. käynnistysvirta: 1500 A

• Käyttöjännitealue: 8–36 V DC

• Mekaaninen käyttöikä: 1 000 000 kytkentäsykliä

• Lepovirta (off-state): 1,3 mA

• Tilamuutosvirta:

  • 5 A @ 12 VDC

  • 3 A @ 24 VDC

Keskeiset ominaisuudet

🔄 3-asentoinen manuaaliohitus

• Pakota rele Auki / Kiinni

• Mahdollisuus lukita haluttuun tilaan

• Selkeä näkyvyys releen tilaan

💡 LED-tilanäyttö

• Etupuolen LED-ilmaisin

• Mahdollisuus etä-LED-toistoon

⚙ Ohjelmoitava

• DIP-kytkimet suojakannen alla

• Joustava konfigurointi eri akku- ja latausjärjestelmiin

🔒 Erittäin kestävä rakenne

• Tiiviysluokitus IP67 / IP6K9K

• Korkean lämpötilan elektroniikka

• Ruostumattomat pultit ja lukkomutterit

• Kiinnitys 1/4-20 / M6

⚡ Energiatehokas bi-stable -tekniikka

• 90–95 % pienempi lepovirta verrattuna perinteisiin monilaitejärjestelmiin

• Virrankulutus vain kytkentähetkellä

🛡 Suojakansi mukana

• Suojaa liitinpultit ja kaapelikengät oikosuluilta

🌬 Integroitu GORE®-huohotin

• Tasaa sisäistä painetta

• Estää kosteuden pääsyn

• Pidentää käyttöikää vaativissa olosuhteissa

Laajennettavuus

• Yhteensopiva 8790- ja 8791-linkkikiskojen kanssa

• Laajennettavissa Single-, Dual- ja Triple-XD -kokoonpanoihin

• Saatavana tinatuilla johdoilla tai Deutsch DTM -liitinversiolla

• Pin-to-pin -yhteensopiva ML-sarjan bi-stable -ratkaisujen kanssa

Tyypilliset käyttökohteet

• Kaksoisakkujärjestelmät veneissä

• Litiumakkujärjestelmät

• Ammattiveneet ja raskas kalusto

• Useamman moottorin asennukset

• OEM- ja teollisuussovellukset

XD Dual – Flex L (ACR–Relay) tarjoaa tehokkaan, tilaa säästävän ja ammattitason ratkaisun moniakustojärjestelmien hallintaan – enemmän toimintoja yhdessä kompaktissa laitteessa.
