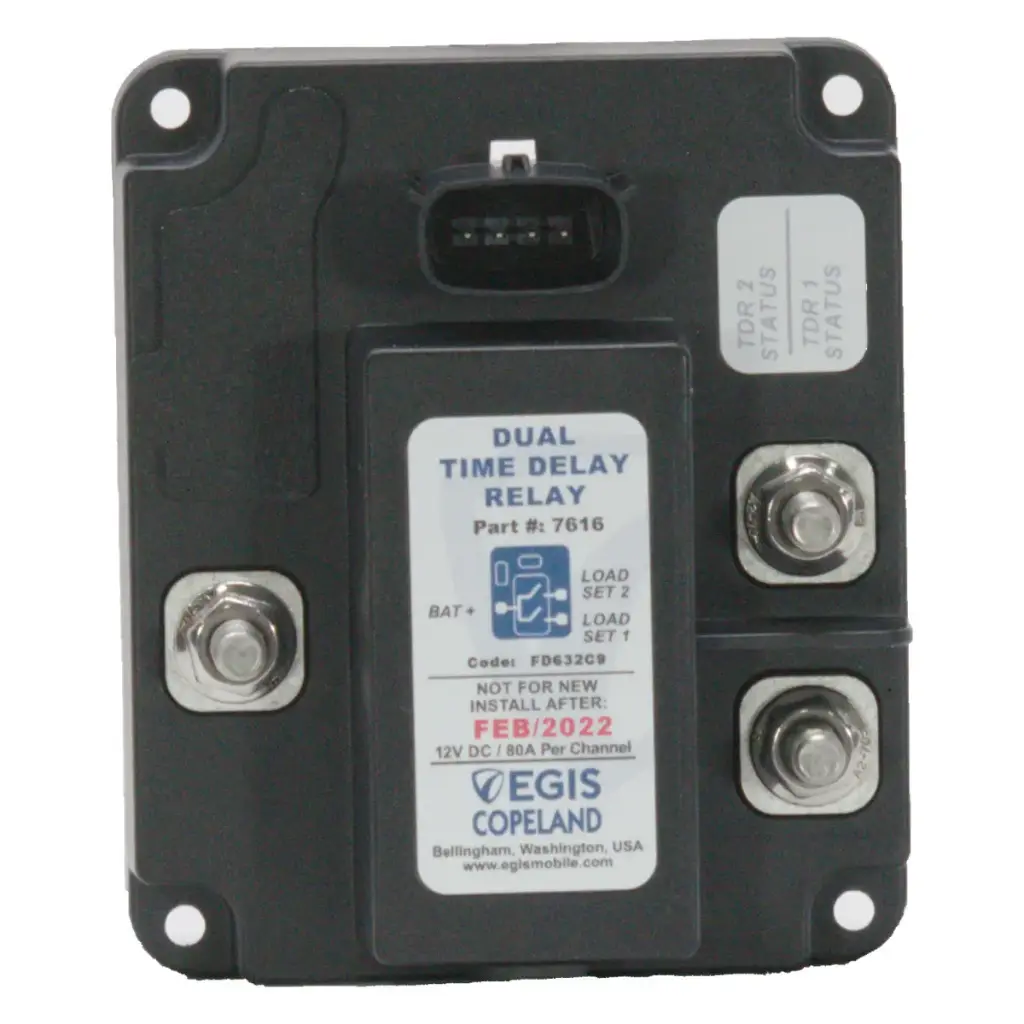

TH3 Dual Time Delay Relay – Kaksikanavainen viiverele 12 V / 160 A

Egis Mobile Electric TH3 Dual Time Delay Relay on ammattitason kaksikanavainen viiverele, joka on suunniteltu ajoneuvojen sähköjärjestelmien kuormanhallintaan ja virranjakoon. Se mahdollistaa suurivirtaisten kuormien turvallisen ohjauksen viiveellä sekä suojaa akustoa alijännitteeltä ja ylijännitteeltä. Erinomainen valinta hyötyajoneuvoihin, työkoneisiin, pelastusajoneuvoihin, veneisiin ja muihin vaativiin 12 V sähköjärjestelmiin.

Helppokäyttöisten DIP-kytkimien ansiosta viive voidaan säätää 5 sekunnista aina 4 tuntiin ilman ohjelmointia. Kotelon päällä sijaitsevat kytkimet ovat helposti käytettävissä myös asennuksen jälkeen.

Ominaisuudet

• Kaksi suurivirtaista lähtöä
• Säädettävä viive 5 sekunnista 4 tuntiin
• Jatkuva kuormitettavuus 80 A / lähtö (yhteensä 160 A)
• Hetkellinen kuormitus 120 A / lähtö (5 min)
• Integroitu LED-diagnostiikka käyttötilan ja vikojen seurantaan
• Alijännite- ja ylijännitesuoja (valinnainen toiminto)
• Mahdollisuus ulkoiseen ohjaukseen tai automaattiseen viivekatkaisuun
• Molex MX-150 -liitin nopeaan ja luotettavaan asennukseen
• Ruostumattomat, itse lukittuvat kiinnitystarvikkeet
• IP66- ja IP6K9K-suojaus vaativiin olosuhteisiin
• Syttymissuojattu (ISO 8846)

Tekniset tiedot

• Käyttöjännite: 12 V DC (8–18 V)
• Jatkuva virta: 80 A / lähtö (160 A yhteensä)
• Hetkellinen virta: 120 A / lähtö (5 min)
• Lepovirta: 1,5 mA
• Viivealue: 5 s – 4 h
• Käyttölämpötila: -40...+85 °C
• Suojausluokka: IP66 / IP6K9K
• Syttymissuojaus: ISO 8846
• Takuu: 4 vuotta

Sovellukset

TH3 soveltuu erityisesti:

• ajoneuvojen päävirtakytkentään
• lisälaitteiden viiveohjaukseen
• virranjakokeskusten ohjaukseen
• akuston suojaukseen
• pelastus- ja erikoisajoneuvoihin
• veneisiin ja työkoneisiin
• hyötyajoneuvojen sähköjärjestelmiin

Viiverele voidaan yhdistää Egis Mobile Electricin RT- ja CT-sarjan sulakerasioihin, jolloin saadaan kompakti ja ammattitasoinen virranjakoratkaisu.

Pakkauksen sisältö

• TH3 Dual Time Delay Relay
• Vastakappale Molex MX-150 -liittimelle
• Noin 60 cm maa- ja virtalukkojohtimet
• Asennusohje
