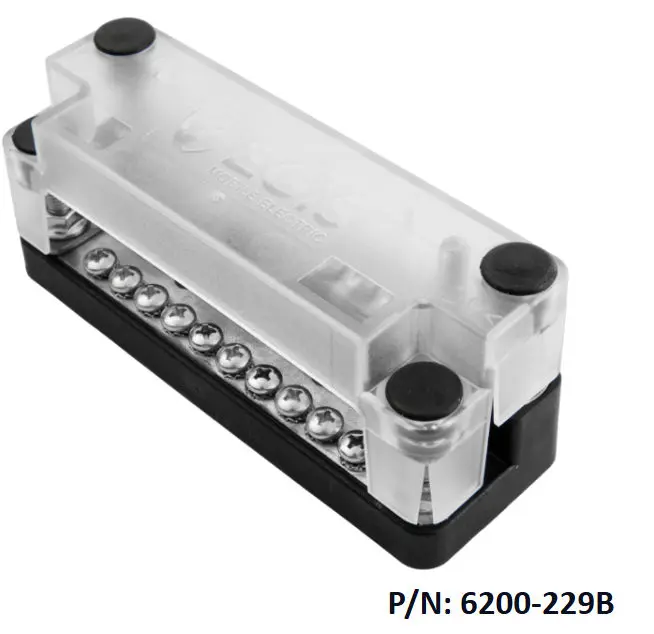

EGIS 6200-229 Kaksitasoinen kytkentäkisko 2x9 M4 ruuvia + 5x M6 pulttia 200 A Kannella

EGIS kytkentäkiskot ja Dual Level Busbars

EGIS-kytkentäkiskot on suunniteltu luotettavaan ja turvalliseen DC-sähkönjakeluun veneissä, ajoneuvoissa ja teollisissa sovelluksissa. Tinatut kuparikiskot, ruostumattomat kiinnitysosat ja harkittu rakenne takaavat erinomaisen sähkönjohtavuuden ja pitkän käyttöiän.

Dual Level Busbars – kaksitasoiset kytkentäkiskot

Dual Level -kytkentäkiskot toimitetaan läpinäkyvällä suojakannella, joka mahdollistaa kiristysmerkintöjen tarkastamisen ilman kannen irrotusta. Kannessa on irrotettavat läpivientiosat, jotka helpottavat kaapelointia ja suojaavat tehokkaasti tahattomilta oikosuluilta.

Kaksitasoinen rakenne mahdollistaa kaapeleiden ja johtojen tuonnin samasta suunnasta, ja mukana oleva offset-linkkikisko yhdistää kiskot toisiinsa siististi ja luotettavasti.

Compact 100 A -kytkentäkiskot

Kompaktit 100 A -kytkentäkiskot soveltuvat erityisesti kohteisiin, joissa asennustila on rajallinen. Saatavana valinnaisella läpinäkyvällä suojakannella.

Keskeiset ominaisuudet

• Tinattu kupari – minimaalinen jännitehäviö

• Ruostumattomat, itselukittuvat kiinnitysosat

• Läpinäkyvä polykarbonaattikansi (Dual Level / valinnaisesti Compact)

• Tukeva Nylon 6, 30 % GF -rakenne

Tekniset tiedot

• Maksimijännite: 80 V DC

• Kiristysmomentit:

  • M6-mutteri suositus: 80 in-lbs (9,0 Nm)

  • M6-mutteri maksimi: 100 in-lbs (11,3 Nm)

  • Kiinnitysruuvit: max 50 in-lbs (5,5 Nm)

• Asennusreiät: 4 × #10 (M5) ja 2 × ¼” (M6)

• Materiaali: tinattu kupari / Nylon 6 30 % GF / kirkas polykarbonaatti

• Käyttölämpötila: −40 °C … +125 °C

Tuotekoodit

Yksitasoiset kytkentäkiskot

• 100 A, 2 pulttia, 5 ruuvia – 6101-205

• 100 A, 4 pulttia – 6101-400

• 150 A, 2 pulttia, 10 ruuvia – 6151-210

• 150 A, 2 pulttia, 20 ruuvia – 6151-220

• 150 A, 4 pulttia – 6151-400

• 250 A, 2 pulttia, 8 ruuvia – 6251-208

• 250 A, 2 pulttia, 14 ruuvia – 6251-214

Dual Busbars

• 100 A Dual Busbar, 2 × 5 liitäntää – 6100-005

• 100 A Dual Busbar + suojakansi, 2 × 5 liitäntää – 6101-005

• 100 A Dual Busbar, 2 × 10 liitäntää – 6100-010

• 100 A Dual Busbar + suojakannet, 2 × 10 liitäntää – 6101-010

• Suojakansi 100 A Dual Busbars – 6103

Dual Level Busbars

• 200 A Dual Level Busbar + suojakansi, 11 liitäntää – 6200-225

• 200 A Dual Level Busbar + suojakansi, 19 liitäntää – 6200-229

Huomautus

👉 Tuotenumero, joka päättyy kirjaimeen B, tarkoittaa bulk-pakkausta.
