Käyttökohteet / ongelmat, joita tämä ratkaisee

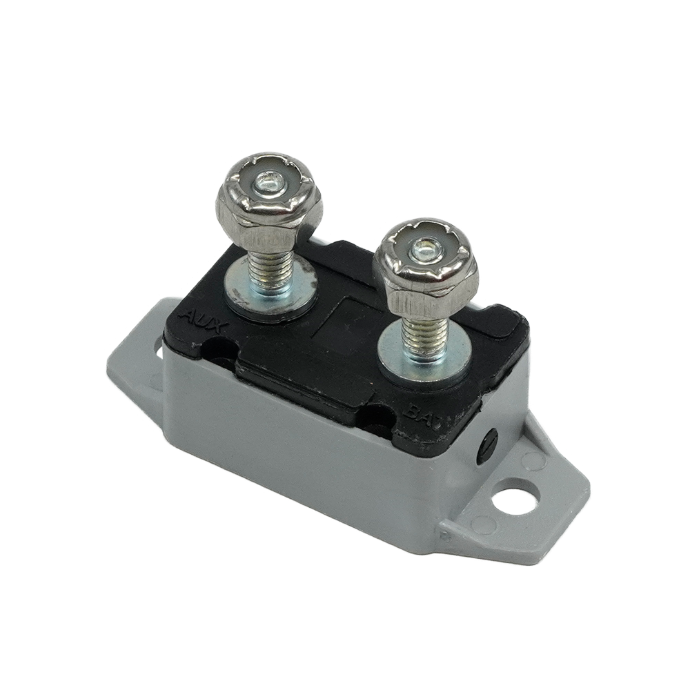

Kompakti, pinta-asennettava katkaisija, joka tukee matala- ja keskiamppeerisia piirejä tarjoten uudelleenkäynnistettävän piirisuojaamisen.

Suojaa sähköpiirejä oikosuluilta ja ylivirtakuormilta estäen johtojen eristeiden ylikuumenemisen ja mahdollisen tuhoutumisen.

Sytytyssuojattu: turvallinen asennettavaksi suljettuihin tiloihin, joissa voi esiintyä räjähtäviä kaasuja.

Säänkestävä: suojaa pölyltä ja vedeltä varmistaen luotettavan piirisuojaamisen sähköjärjestelmän koko käyttöiän ajan.

Ominaisuuksien yhteenveto

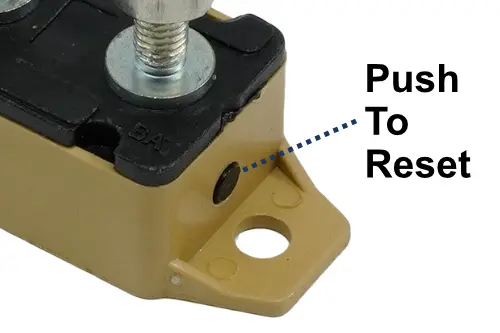

• Manuaalinen nollaus – Tyyppi III: mahdollistaa virran helpon palauttamisen, kun mahdolliset viat on selvitetty.

• 28 Vdc jännitekesto: tukee helposti 12 ja 24 Vdc sovelluksia, tarjoten parempaa suojaa kuin sulakkeet.

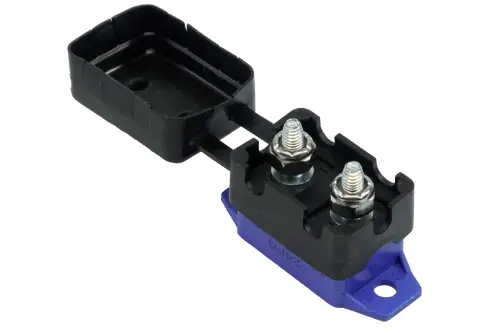

• Vaihtoehtoinen suojakansi: suojaa tahattomilta oikosuluilta katkaisijan napojen ja muiden positiivisten napojen tai maadoituspisteiden välillä.

• 4 vuoden takuu: seisomme tuotteemme takana ja uskomme sen täyttävän tarpeesi.

Tekniset tiedot

• Suurin käyttölämpötila: 85 °C (185 °F)

• Pienin käyttölämpötila: -40 °C (-40 °F)

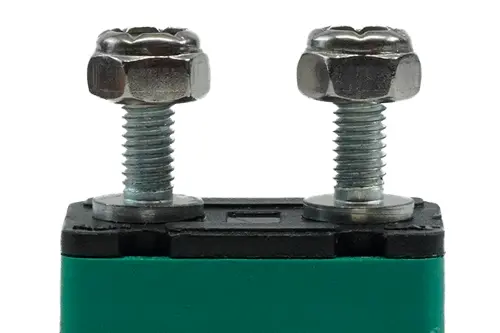

• Kiinnitysmateriaalit: Pinnoitettu pultti, ruostumaton teräsmutteri (Nyloc)

• Liitospultin koko: #10-32

• Maksimivääntömomentti liitospultille: 24 in-lbs (2,7 Nm)

• Johtimen liitteen reikäkoko: #10 (M5)

• Sytytyssuojaus: Kyllä, SAE J1171 -standardin mukaisesti

• Kotelosuojaus (IP-luokitus): IP66

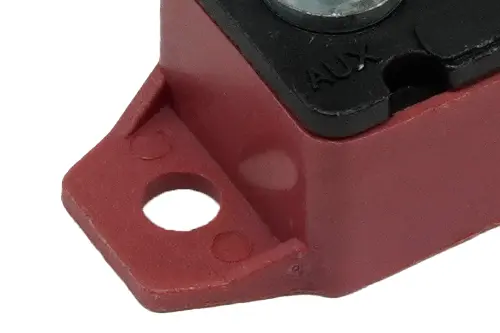

• Maksimivääntömomentti kiinnitysrei’ille: 15 in-lbs (1,7 Nm)

• Suurin käyttöjännite: 28 VDC

• Katkaisukyky:

  • 2 500 A @ 12 VDC

  • 1 500 A @ 24 VDC

• Jännitehäviö: < 150 mV maksimiarvolla

• Eristyskestävyys: 2 000 V

• Käyttösykli: 100 toimintakertaa @ 4x nimelliskuorma

• Katkaisukyvyn standardi: SAE J553

• Toimintatyyppi: Manuaalinen nollaus – Tyyppi 3

Laukaisuaika suhteessa kuormaan (sekunteina)

Korjauskerroin lämpötilalle:

Malli: 730603 MRBF
Liittimen sulakearvot: 30A – 300A
