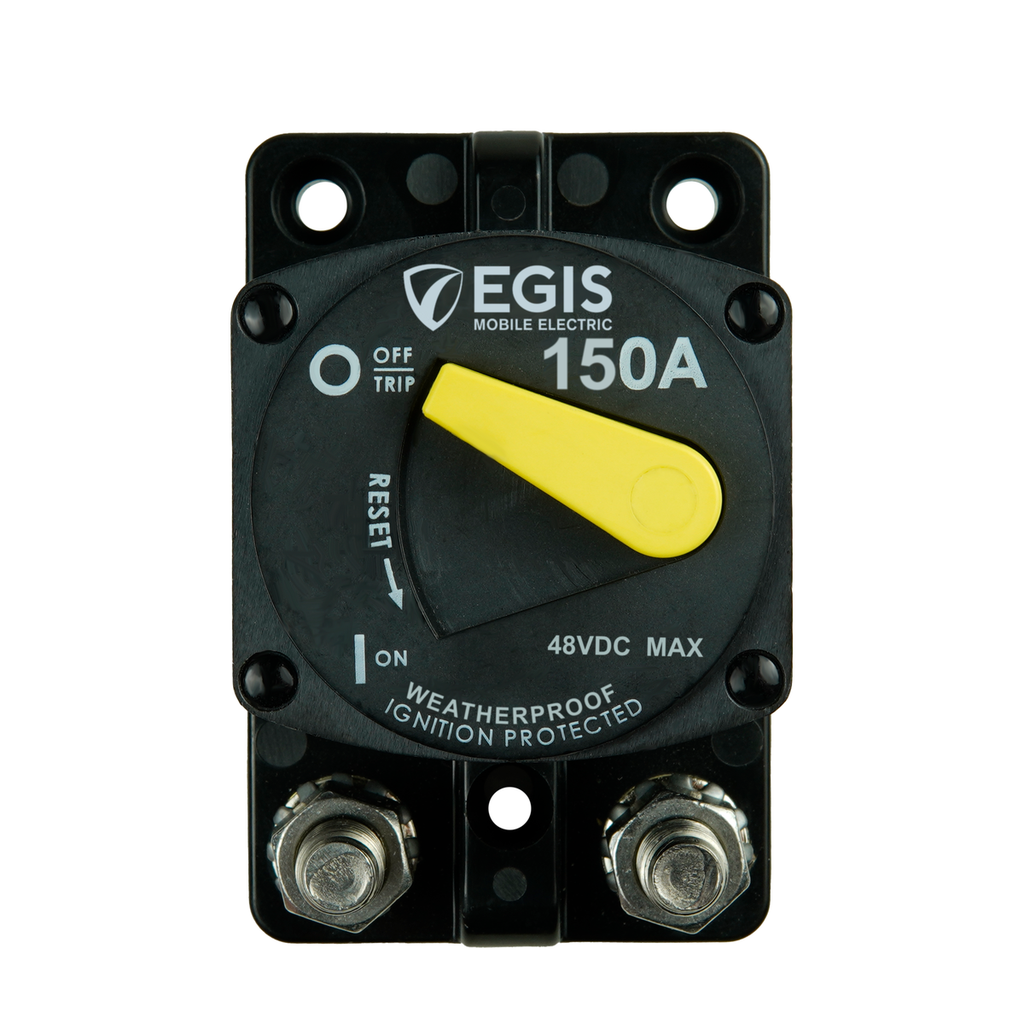

87-sarjan pinta- ja paneeliasenteiset automaattisulakkeet / katkaisijat (25–250 A)

Tiiviisti suojattu pölyltä ja vedeltä – varmistaa luotettavan suojauksen koko sähköjärjestelmän käyttöiän ajan.
Valmistettu ylpeästi Yhdysvalloissa.
Täyttää uuden ABYC E-11 -katkaisustandardin vaatimukset.
Suuri katkaisukyky suojaa turvallisesti piirejä, jotka on kytketty suuriin rinnakkaisiin akkupankkeihin.
Sytytyssuojattu – turvallinen suljetuissa tiloissa, joissa voi esiintyä räjähdysherkkiä kaasuja.
Kovaan käyttöön suunniteltu: ruostumattomasta teräksestä valmistetut lukittuvat liitinmutterit.

Saatavilla olevat mallit

• 4707-sarja: paneeliasennus

• 4704-sarja: pinta-asennus

Ominaisuudet

• Suojaa sähköpiirejä oikosuluilta ja ylikuormituksilta estäen johdin-eristeiden ylikuumenemisen ja vaurioitumisen.

• Automaattinen piirisuoja + manuaalinen ON/OFF-kytkin samassa kompaktissa ratkaisussa.

• Visuaalinen ilmaisin: kirkas keltainen vipu näyttää, kun piiri on lauennut, ja toimii palautuskytkimenä.

• Erittäin kestävä rakenne: tiivis kotelointi, kuumuutta kestävät materiaalit moottoritilakäyttöön sekä ruostumattomat lukittuvat kiinnikkeet.

• 4 vuoden takuu – alan johtava.

Tekniset tiedot

• Käyttölämpötila: -40 °C … +85 °C

• Varastointilämpötila: -50 °C … +150 °C

• Laitteiston materiaali: ruostumaton, itselukittuva

• Liitinpultin koko: 5/16”-18 (M8)

• Maks. kiristysmomentti: 8,5 Nm (75 in-lbs)

• IP-luokitus: IP66

• Sytytyssuojaus: SAE J1171

• Paloluokitus: UL 94 V0

• Mekaaninen värähtely: 12 g

• Mekaaninen isku: 35 g / 10 sykliä

• Yhteensopivuus: RoHS, SAE J553, ABYC E-11

Sähköiset arvot

• Käyttöjännite: max. 48 VDC

• Katkaisukyky:

  • 5 000 A (14 VDC)

  • 3 000 A (28 VDC)

  • 1 500 A (48 VDC)

Suositellut johdinkoot

• 50 A → 10 mm² (AWG #8)

• 60 A → 16 mm² (AWG #6)

• 80 A → 25 mm² (AWG #4)

• 100–120 A → 35 mm² (AWG #2)

• 150 A → 50 mm² (AWG 1/0)

• 200–250 A → 85 mm² (AWG 2/0)
