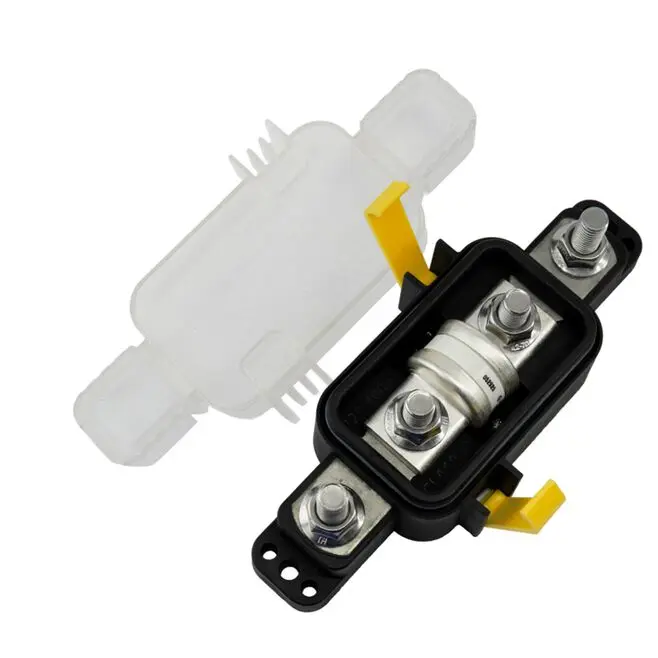

EGIS 3912 T-class sulakepesä 225-400 IP67

EGIS T-class sulakepesä 225-400 A Vesitiivis

Vesitiivis ja sytytysrajoitettu, suunniteltu vaativiin ympäristöihin. Mukana suojakansi irrotettavilla luukuilla. Korkeus yhteensopiva muiden FLEX-järjestelmän komponenttien kanssa. Erilliset nastaliitännät kaapeliasennusta varten mahdollistavat paksumpien kaapeleiden ja liittimien liittämisen sulakkeen läpi sen sijaan, että ne kiinnitettäisiin suoraan sulakelevylle.

Tärkeimmät ominaisuudet

• Yhteensopiva Class T -sulakkeiden kanssa (225–400 A)

• Sytytysrajoitettu, soveltuu asennettavaksi mahdollisesti räjähdysalttiisiin kaasutiloihin, kuten LPG-järjestelmiin tai kaasualuksiin

• Täysin tiivistetty: suojaa vettä (IP66 / IP67 / IP6K9K), pölyä ja kemikaaleja vastaan

• Ruostumattomat itsekiristyvät kiinnikkeet takaavat pitkäaikaisen luotettavuuden ja helpon asennuksen

• Sulake ei sisälly toimitukseen

Tekniset tiedot

• Suurin jännite: 80 V DC

• Suurin virta: Tukee kaikkia Class T -sulakearvoja (225–400 A)

Kiristysmomentit

• Kiinnitysruuvi, maksimi: 5,5 Nm

• M5-mutteri:

  • Suositeltu: 7,4 Nm

  • Maksimi: 8,5 Nm

• M6-mutteri:

  • Suositeltu: 9,0 Nm

  • Maksimi: 11,3 Nm

• M8-mutteri:

  • Suositeltu: 11,3 Nm

  • Maksimi: 13,6 Nm

• M10-mutteri:

  • Suositeltu: 13,6 Nm

  • Maksimi: 15,8 Nm

Mekaaniset tiedot

• Kiinnitysreiät: 4 × M5 ja 2 × M6

• Kansi: Kirkas polykarbonaatti

• Runko: Nylon 6, 30 % lasikuituvahvistus

Ympäristöolosuhteet

• Käyttölämpötila: −40 °C … +125 °C

• Varastointi- ja kuljetuslämpötila: −50 °C … +140 °C

Sähköiset ja suojausominaisuudet

• Virtakisko: Tinattu kupari

• Sytytysrajoitettu: Kyllä

• Kotelointiluokat: IP66, IP67, IP6K9K

Yhteensopivat ja vastaavat tuotteet

• Compact MIDI/AMI -sulaketaulu: 3914 / 3914B

• Compact ANL -sulaketaulu: 3803 / 3803B

• MIDI -sulaketaulu (ei tiivistetty): 3810 / 3810B

• MEGA -sulaketaulu (ei tiivistetty): 3820 / 3820B
