EGIS RDM 2802 ATM Sulakerasia ja 60A suurvirtarele yhdistelmä

EGIS 2802B – Modular RDM High Amp Relay A

EGIS 2802B Modular RDM High Amp Relay A on modulaarinen suurvirtarele, joka on suunniteltu laajentamaan EGIS Modular PDM- ja RDM -järjestelmiä. Se tarjoaa yhden 60 A kytketyn ja suojatun virtapiirin, joka soveltuu esimerkiksi työvaloille, lisälämmittimille, kompressoreille, pumpuille ja muille suurivirtaisille lisälaitteille. Moduuli voidaan liittää helposti muihin EGIS-moduuleihin mekaanisen dovetail-rakenteen ja valinnaisten virtakiskojen avulla, jolloin järjestelmä on helposti laajennettavissa.

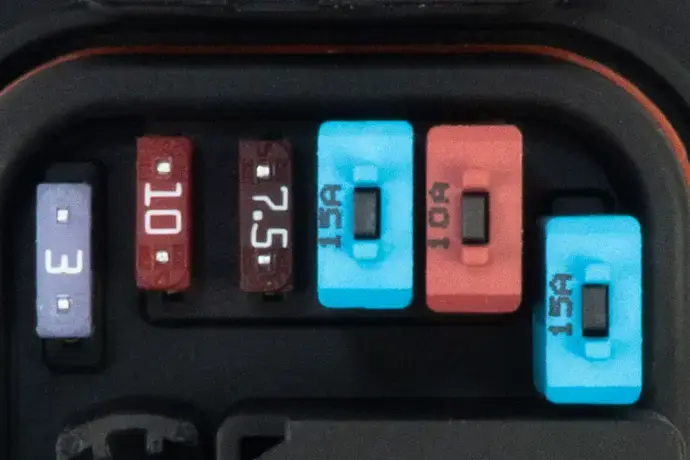

Sisältää sulakepesän 8kpl ATM  sulakkeelle

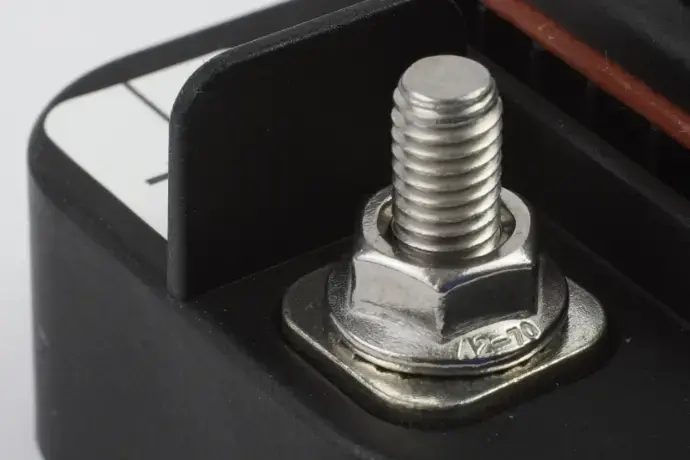

Täysin IP67-suojattu rakenne, lasikuituvahvisteinen nailonkotelo sekä ruostumattomasta teräksestä valmistetut liittimet takaavat luotettavan toiminnan vaativissa ajoneuvo-, kone- ja merikäyttökohteissa. Plug & Play -DT/AT-liittimet nopeuttavat asennusta ja vähentävät johdotusvirheitä.

Lepotilan virrankulutus on vain 1,3 mA, mikä minimoi akun kuormituksen pitkäaikaisessa säilytyksessä. Moduuli on yhteensopiva 12 V järjestelmien kanssa ja sen jatkuva kuormitettavuus on 60 A.

Katso kytkentäkuva ja tarkemmat ohjeet datalehdeltä

Keskeiset ominaisuudet

• Modulaarinen 12 V suurvirtarele
• 60 A jatkuva kuormitettavuus
• IP67-luokiteltu, täysin tiivistetty rakenne
• Plug & Play DT/AT-liittimet
• Modulaarinen rakenne – laajennettavissa EGIS PDM- ja RDM -järjestelmien kanssa
• Erittäin pieni lepotilan virrankulutus (1,3 mA)
• Ruostumattomat kiinnitysosat ja lasikuituvahvisteinen kotelo
• 4 vuoden valmistajan takuu

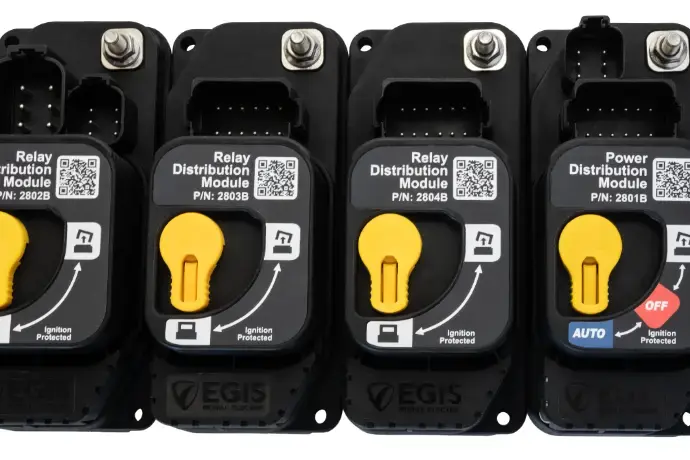

Mikä on ero tuotteiden 2801, 2802B, 2803B ja 2804B välillä?

Kaikki EGIS Modular Power Distribution -sarjan moduulit on suunniteltu toimimaan yhdessä modulaarisena tehonjakoratkaisuna. Tuotteiden suurin ero on niiden käyttötarkoituksessa.

2801B – Time Delay Relay (TDR)

2801B on sarjan älykkäin ohjausmoduuli. Se sisältää kolme erikseen ohjattavaa lähtöryhmää, jotka voidaan määrittää toimimaan jatkuvalla virralla (24/7), virtalukon ohjauksella tai säädettävällä sammutusviiveellä. Lisäksi moduuli tarjoaa ali- ja ylijännitesuojauksen, V-Sense-toiminnon sekä paikallisen ja etäkäyttöisen hätäkatkaisun. Se toimii järjestelmän ohjauskeskuksena silloin, kun lisälaitteiden toimintaa halutaan hallita automaattisesti.

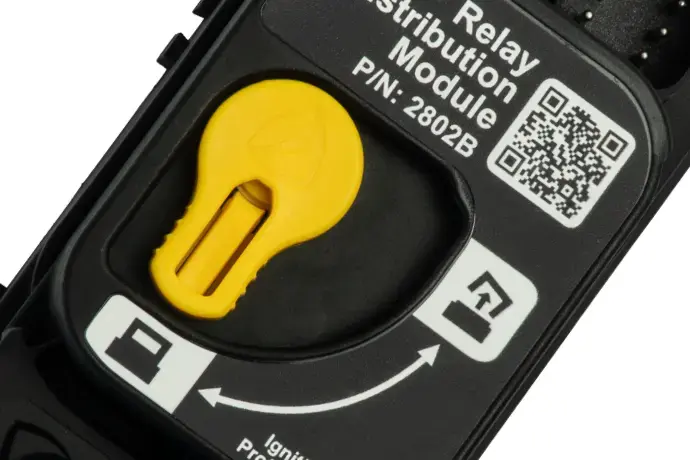

2802B – High Amp Relay A

2802B on 60 A:n suurvirtarelemoduuli, joka lisää järjestelmään yhden tehokkaan releohjatun virtapiirin. Se soveltuu esimerkiksi työvaloille, kompressoreille tai muille suurivirtaisille lisälaitteille. Moduuli toimii 2801B:n tai muiden ohjausjärjestelmien ohjaamana eikä sisällä omia viive- tai suojaustoimintoja.

2803B – High Amp Relay B

2803B on teknisiltä ominaisuuksiltaan lähes sama kuin 2802B. Ero on liitäntöjen ja releen ohjauksen toteutuksessa, minkä ansiosta moduuli soveltuu erilaisiin johdotus- ja asennusratkaisuihin. Valinta 2802B:n ja 2803B:n välillä tehdään pääasiassa halutun kytkentätavan perusteella.

2804B – High Amp Relay C

2804B on niin ikään 60 A:n suurvirtarele, mutta sen liitäntärakenne poikkeaa malleista 2802B ja 2803B. Tämä mahdollistaa erilaiset asennus- ja kaapelointiratkaisut silloin, kun järjestelmän rakenne tai kuormitus sitä edellyttää. Sähköiset perusominaisuudet ovat muuten samat kuin muissa RDM-relemoduuleissa.

Yhteenveto

Valmistajan dokumentaation perusteella mallien 2802B, 2803B ja 2804B sähköiset suoritusarvot ovat käytännössä samat. Erot löytyvät niiden kytkentä- ja liitinjärjestelyistä, jotka on esitetty järjestelmäkaavioissa. Näin käyttäjä voi valita asennukseen parhaiten sopivan relemoduulin ilman, että suorituskyky muuttuu.
