Eberspächer sovitinkaapeli Airtronic D2 D4 -> D2L D4L

Adapterikaapelit Airtronic 1 → Airtronic 2-3 -lämmittimien vaihdossa

Adapterikaapeleita voidaan käyttää tietyissä tilanteissa, kun halutaan vaihtaa ajoneuvoon tai veneeseen asennettu Airtronic 1 -sukupolven lämmitin uudemman Airtronic 3 -sukupolven lämmittimeen. Tällöin olemassa oleva Airtronic 1 -johtosarja voidaan hyödyntää myös Airtronic 3 -lämmittimen kanssa, eikä johtosarjaa tarvitse vaihtaa.

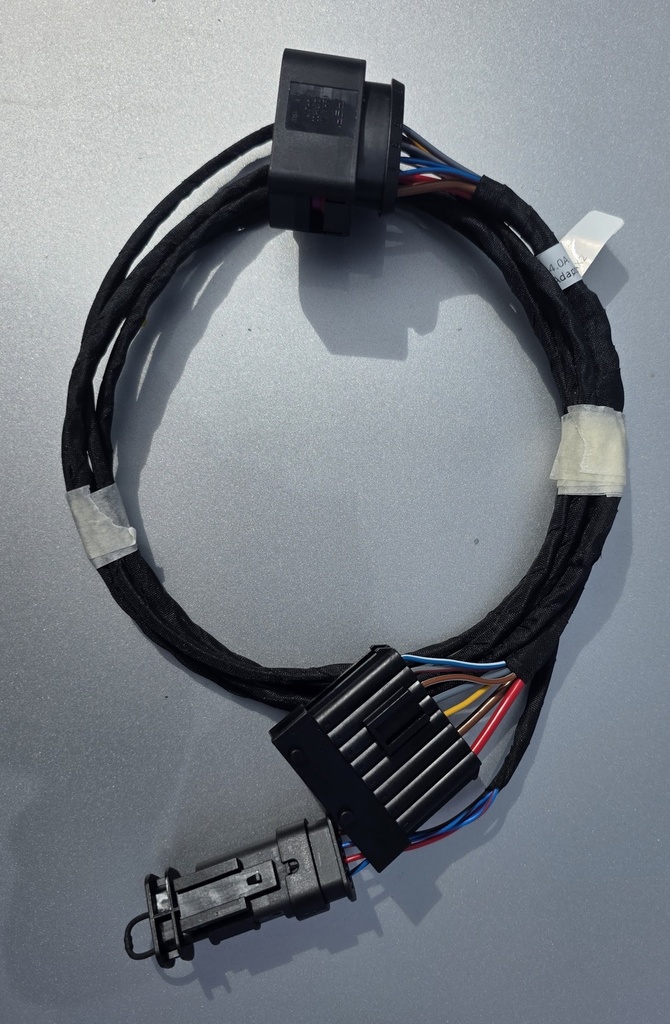

Johtosarja-adapteri Airtronic 1 → Airtronic 3
Tuotenumero: 229000800024
Svh: 98,00 € (sis. alv)

Koska Airtronic 1:n ja Airtronic 3:n polttoaineen annostelupumppujen liittimet poikkeavat toisistaan, tarvitaan lisäksi erillinen adapteri, jolla Airtronic 1:n polttoainepumpun johto/liitin voidaan yhdistää Airtronic 3 -mallin pumppuun.

Adapteri polttoainepumppuun
Tuotenumero: 229000800025

Huomioitavaa adapterikaapeleita käytettäessä:

• LIN-käyttökytkin (esim. EasyStart Select) ja 12 V Airtronic 1:
  Jos järjestelmässä käytetään LIN-käyttökytkintä, on kaapelisilta (harmaa/punainen ↔ ruskea/valkoinen) poistettava ja johdot eristettävä toisistaan.

• Ulkoisella lämpötila-anturilla varustettu järjestelmä + LIN-käyttökytkin:

  • Poista kaapelisilta (harmaa/punainen ↔ ruskea/valkoinen).

  • Liitä lämpötila-anturi harmaa/punaiseen ja ruskea/valkoiseen johtoon.

  • Airtronic 3 -lämmitin on koodattava käyttämään ulkoista lämpötila-anturia EasyScan-diagnostiikkalaitteella.

• Analoginen käyttökytkin (esim. Minisäädin tai Moduuliajastin) + ulkoinen lämpötila-anturi:
  Adapteria ei voi käyttää ilman järjestelmän muutoksia. Tässä tapauksessa:

  • Vaihda käyttökytkimeksi EasyStart Select.

  • Tee tarvittavat kytkentämuutokset.

  • Koodaa Airtronic 3 käyttämään ulkoista lämpötila-anturia.

  • Vaihtoehtoisesti: vaihda koko pääjohtosarja ja käyttökytkimeksi EasyStart Pro.

• Huonetermostaatti tai kierrettävä käyttökytkin + Airtronic 1 (12 V):

  • Asenna EasyStart Select -käyttökytkin ja tee vastaavat kytkentämuutokset.

  • Tarvitaan ulkoinen lämpötila-anturi, joka liitetään pääjohtosarjaan (tuotenrot: 251774890300 tai 221000352100).

  • Airtronic 3 on koodattava käyttämään ulkoista lämpötila-anturia.

  • Vaihtoehtoisesti: vaihda koko pääjohtosarja ja käyttökytkimeksi EasyStart Pro.

• CAN-käyttökytkimiä (EasyStart Pro, EasyStart Web) ei voi käyttää adapterin kanssa.

• 24 V -järjestelmä + LIN-käyttökytkimet (esim. EasyStart Timer, Remote+ tai Select):
  Adapteria ei voi käyttää, koska Airtronic 3 24 V -lämmittimissä ei ole LIN-ohjausmahdollisuutta. Näissä tapauksissa:

  • Asenna uusi Airtronic 3 -johtosarja.

  • Käyttökytkimeksi EasyStart Pro.

• Adapteria ei voi käyttää ADR-hyväksyttyjen lämmittimien kanssa.
