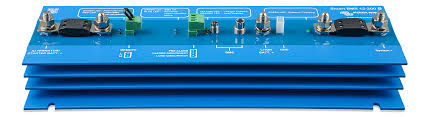

Victron Smart BMS 12/200

Smart BMS 12/200 on keskitetty akustonhallintajärjestelmä Victron Smart LiFePO4 ‑akuille. Se on suunniteltu erityisesti 12 voltin laturia hyödyntäviin 12 voltin järjestelmiin, kuten ajoneuvoihin ja veneisiin.

Siinä virranrajoitin, latausdiodi ja suojausyksikkö yhdistyvät luotettavaksi ja kompaktiksi kokonaisratkaisuksi, ja sen avulla Smart-litiumakkuihin voidaan liittää turvallisesti minkä tahansa kokoinen 12 V:n laturi (ja käynnistysakku).

Smart BMS 12/200 valvoo ja suojaa akun jokaista yksittäistä akkukennoa (tai akkuryhmää) ja kytkee irti laturin, latauslähteet tai tasavirtakuormat, jos akkukennon jännite on alhainen tai korkea, tai lämpötila on liian suuri.

Ylivirtasuojalla varustettu erillinen laturiliitäntä päästää virran laturista vain akkujen suuntaan, joten Smart-litiumakkuun (tai akkuryhmään) voidaan turvallisesti kytkeä minkä tahansa kokoinen laturi (ja käynnistysakku), ja käynnistysakkua suojataan liialliselta purkautumiselta.

BMS on myös varustettu Bluetooth-yhteydellä valvontaa ja asetusten määritystä varten, sekä virran kauko-ohjausliitännällä, johon voidaan kytkeä kauko-ohjain BMS:n (ja järjestelmän) sammuttamiseksi etäkytkimellä. Laitteessa on myös esihälytyskontakti, joka lähettää varoitussignaalin, ennen kuin BMS kytkee akut irti järjestelmästä.

Smart BMS 12-200 BMS210055000

Ominaisuudet:

• Laturiliitäntä (Alternator port): Maksimi latausvirta 100 A (käytettävä 125 A sulaketta)

• System+ -liitäntä: Maksimi lataus- ja purkuvirta 200 A

• Huipputeho (purku): 400 A

• Latauksen aloitusjännite: >13 V

• Virrankulutus:

  • Etäkäynnistys (remote on): 17,5 mA (ei sisällä kuorma- ja latauslähtöjä)

  • Etäpoiskytkentä (remote off):

    • 6,5 mA (BMS-toiminnot aktiivisena)

    • 4,5 mA (BMS-toiminnot pois päältä)

Lähtöliitännät:

• Kuorman katkaisulähtö:

  • Normaali tila: korkea (Vbat – 0,1 V)

  • Lähdevirran rajoitus: 10 mA (oikosulkusuojattu)

  • Vastaanottovirta: 0 A (lähtö kelluu)

• Latauksen katkaisulähtö:

  • Normaali tila: korkea (Vbat – 0,1 V)

  • Lähdevirran rajoitus: 10 mA (oikosulkusuojattu)

  • Vastaanottovirta: 0 A (lähtö kelluu)

• Hälytyslähtö (Pre-alarm):

  • Normaali tila: kelluva

  • Hälytystilassa korkea (Vbat), maks. 1 A (ei oikosulkusuojattu)

Etäohjaus (Remote tai System on/off):
Remote L ja Remote H -liittimet
Käyttötilat:

1. Päällä, kun L- ja H-liittimet on yhdistetty

2. Päällä, kun L vedetään akun miinukseen (V < 5 V)

3. Päällä, kun H on korkea (V > 3 V)

4. Pois päältä muissa tapauksissa

Yleiset tekniset tiedot:

• Käyttölämpötila-alue: –40 °C … +60 °C

• Ilmankosteus (maks./keskimäärin): 100 % / 95 %

• Elektroniikan suojausluokitus: IP65

• DC-virtaliitäntä: M8 (kiristysmomentti 10 Nm)

• Akun miinusliitin: Faston naaras, 6,3 mm

Kotelo:

• Paino: 2 kg

• Mitat (K × L × S): 65 × 120 × 340 mm

Standardit:

• Säteilypäästöt: EN 61000-6-3, EN 55014-1

• Häiriönsieto: EN 61000-6-2, EN 61000-6-1, EN 55014-2

• Ajoneuvojen EMC-direktiivi: ECE R10-5
