Autoterm Baltica, vesilämmitysjärjestelmä 5kw
AUTOTERM Baltica S – monipuolinen lämmitysjärjestelmä veneisiin, matkailuajoneuvoihin ja erikoiskohteisiin

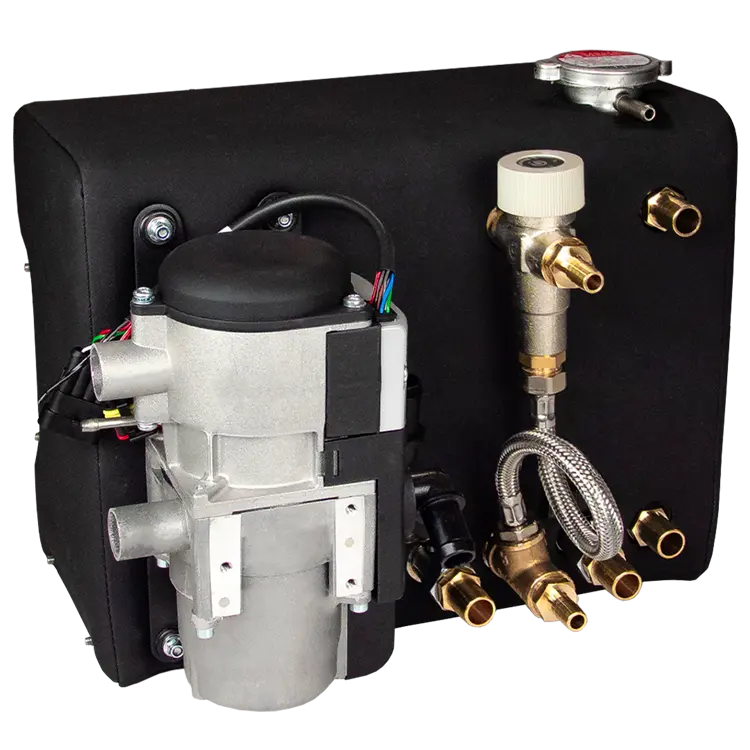

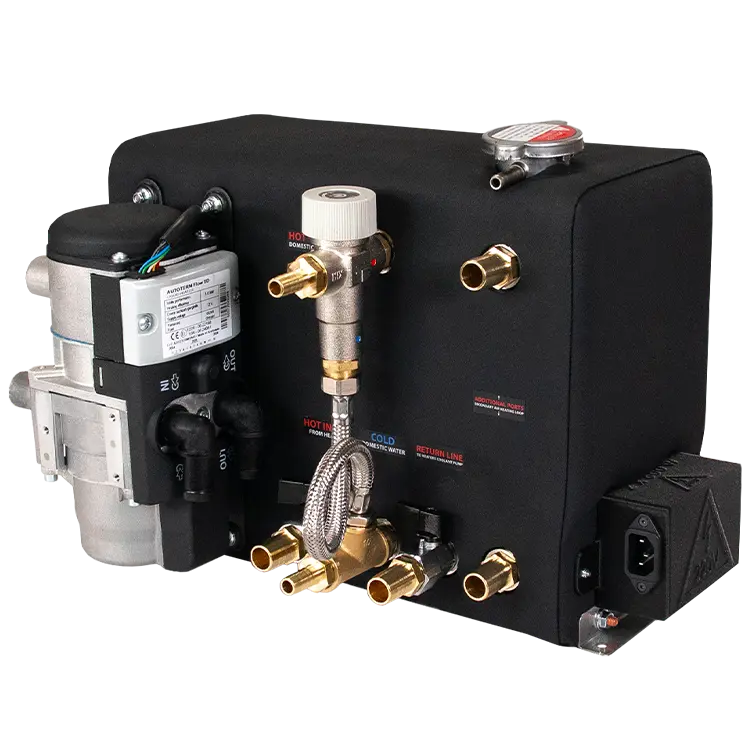

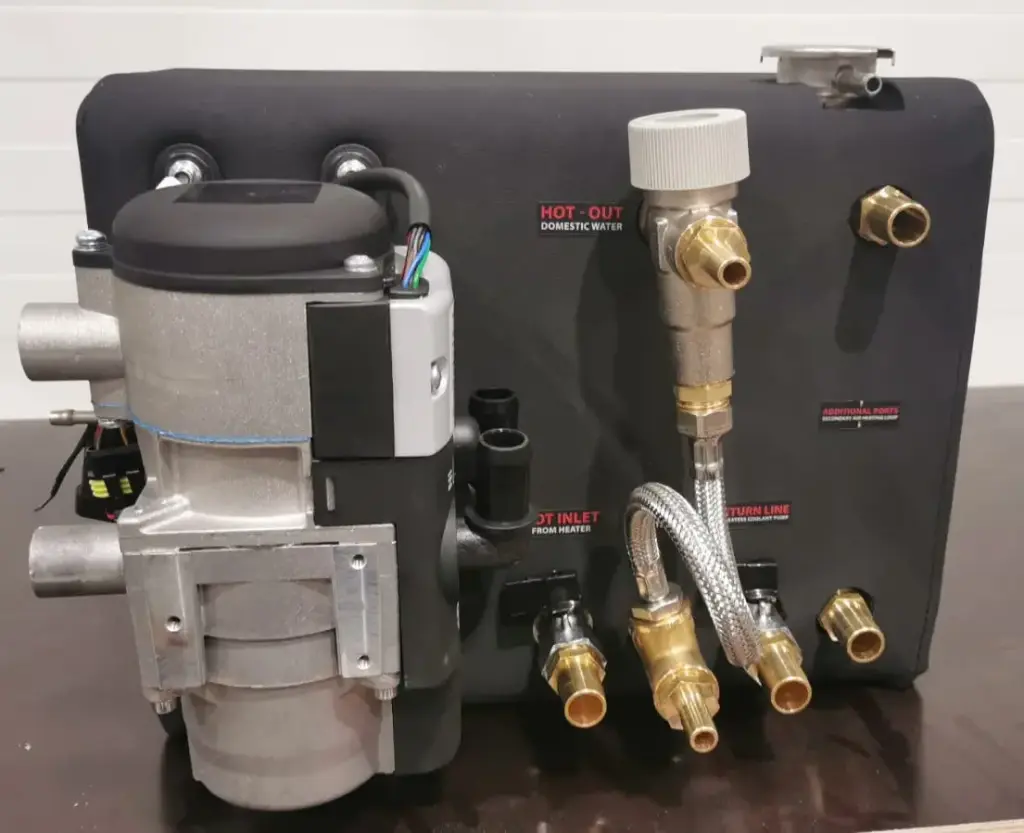

AUTOTERM Baltica S on kompakti, monipuolinen lämmitysjärjestelmä, joka yhdistää käyttöveden tuotannon, vesikiertoisen sisätilalämmityksen ja sähköisen lämmityksen tuen yhdeksi kokonaisuudeksi.
Järjestelmä soveltuu erityisesti veneisiin, matkailuautoihin, matkailuvaunuihin ja muihin kohteisiin, joissa tarvitaan tehokasta lämmitystä, lämmintä käyttövettä ja joustavia mahdollisuuksia lämmön jakamiseen.
Baltican perustana toimii 13 litran paisuntasäiliö, johon on integroitu käyttöveden lämmönvaihdin. Järjestelmä tuottaa lämmintä käyttövettä noin 6–10 minuutissa käynnistyksen jälkeen. Lisäksi järjestelmässä on kaksi 800 W:n sähkövastusta, joiden avulla lämmitystä voidaan ylläpitää myös verkkovirralla esimerkiksi satamassa tai leirintäalueella.
Baltica tarjoaa mahdollisuuden rakentaa kohteeseen sopivan lämmityskokonaisuuden pattereilla, kennopuhaltimilla ja muilla yhteensopivilla lämmönjakoratkaisuilla.
Lämmin käyttövesi ilman erillistä lämminvesivaraajaa
Lämmin käyttövesi tuotetaan paisuntasäiliöön integroidulla lämmönvaihtimella. Ratkaisu säästää tilaa ja vähentää erillisten laitteiden tarvetta.
Kun lämmitin on käynnissä, se lämmittää suljetun glykolikierron jäähdytysnestettä. Käyttövesihanaa avattaessa lämmönvaihdin siirtää lämpöä makeaan käyttöveteen. Vesi lämpenee virtauksen aikana, eikä sitä tarvitse varastoida erilliseen lämminvesivaraajaan.
Lämmin käyttövesi on käytettävissä noin 6–10 minuutissa järjestelmän käynnistämisestä. Suositeltu käyttöveden virtaus on 3,5 litraa minuutissa, jolloin veden lämpötila ja lämmönvaihtimen toiminta pysyvät tasaisina.
Järjestelmä soveltuu esimerkiksi veneen suihkuun, keittiöön ja muihin käyttövesipisteisiin.
Monipuolinen vesikiertoinen sisätilalämmitys
Baltica toimii suljettuna glykolitäytteisenä vesikiertolämmitysjärjestelmänä. Lämmitin nostaa lämmityspiirin lämpötilan ja luovuttaa lämpöä järjestelmään liitetyille lämmönjakolaitteille.
Lämmön jakamiseen voidaan käyttää esimerkiksi:
Vesikiertoisia pattereita
Kennopuhaltimia ja konvektoreita
Erillisiä lämmityspiirejä
Kohteeseen suunniteltuja muita yhteensopivia lämmönjakolaitteita
Kennopuhaltimilla lämpö saadaan siirrettyä tehokkaasti sisätilaan, kun taas patterikierto tarjoaa tasaisen ja vedottoman lämmityksen.
Baltica Control -ohjauksen avulla järjestelmään voidaan toteuttaa automaattinen pumppujen ja lämmityspuhaltimien ohjaus. Puhaltimet voidaan pysäyttää tavoitelämpötilan saavuttamisen jälkeen, ja järjestelmään voidaan liittää myös toisen tilan lämmityksen ohjaus.
Järjestelmä mahdollistaa lämmityksen suunnittelun kohteen ja käyttäjän tarpeiden mukaan.
Sähkölämmitys – hyödynnä maasähköä ja aurinkosähköä
Baltica-järjestelmään on integroitu kaksi 800 W:n sähkövastusta, joiden yhteenlaskettu teho on 1 600 W.
Sähkövastukset ovat itsenäinen lämmönlähde, jolla voidaan ylläpitää lämmityspiirin lämpötilaa järjestelmän ollessa kytkettynä ulkoiseen verkkovirtaan.
Tämä mahdollistaa lämmityksen esimerkiksi satamassa tai leirintäalueella ilman dieselkäyttöisen lämmittimen jatkuvaa käyttöä.
Sähkölämmitystä voidaan hyödyntää myös aurinkosähköjärjestelmän tuottamalla energialla, kun käytössä on järjestelmään soveltuva vaihtosähkön syöttö.
Baltica voi toimia yhdessä dieselkäyttöisen Flow 5 -lämmittimen kanssa tai pelkässä GRID-tilassa. GRID-tilassa järjestelmän varastoimaa lämpöä voidaan hyödyntää käyttöveden ja sisätilojen lämmitykseen ilman diesel-lämmittimen käyntiä.
Huomio: GRID-tilan ollessa aktiivisena Flow 5 -lämmittimen lämmitystoiminnot ovat lukittuina. Dieselkäyttöisen lämmityksen käynnistäminen edellyttää ensin GRID-tilan poiskytkemistä.
Joustavat lämmitysratkaisut eri kohteisiin
Baltica ei rajoitu pelkästään yhteen lämmitystapaan. Järjestelmän ympärille voidaan rakentaa erilaisia lämmityspiirejä kohteen vaatimusten mukaan.
Patterilämmitys: Vesikiertoiset patterit soveltuvat tasaiseen ja hiljaiseen lämmitykseen.
Kennopuhaltimet: Tehokas tapa siirtää lämpöä nopeasti sisätilaan. Useita puhaltimia voidaan sijoittaa eri tiloihin.
Lattialämmitys: Erillinen lattialämmityspiiri voidaan toteuttaa sopivalla shunttiventtiilillä ja kiertoratkaisulla. Näin lattialämmityksen lämpötila voidaan säätää muun lämmityspiirin lämpötilasta riippumatta. Piirin mitoitus ja toteutus on suunniteltava kohteen mukaan.
Toisen tilan lämmitys: Baltica Control mahdollistaa myös erillisen tilan lämmityksen ohjauksen.
Toimitussisältö
AUTOTERM Baltica S -kokonaisuus sisältää:
AUTOTERM Baltica Flow 5 -vesilämmittimen yleisasennussarjalla
Kaksi kiertovesipumppua
Valmiin johtosarjan kahdelle pumpulle
Comfort Control -ohjauspaneelin
13 litran paisuntasäiliön integroidulla käyttöveden lämmönvaihtimella
Paisuntasäiliön letkulähdöt
Käyttöveden lämmönvaihtimen
Yleiset letkuosat
Yleispakoputken (ei venekäyttöön tarkoitettua pakoputkea)
Huomio: Tarkista toimitussisällön ohjauspaneelin tarkka malli ja lämmitinversio tuotekohtaisen pakettimäärityksen mukaan.
Tarvitaan lisäksi asennuskohteen mukaan
Kohteeseen sopiva pakoputki ja läpivienti
Lämmönjakoon kennopuhaltimet ja/tai patterit
Lämmönjaon putkisto ja tarvittavat liittimet
Kennopuhaltimien ohjaus, esimerkiksi termostaatit ja nopeudensäätimet
Makeavesijärjestelmän tarvittavat komponentit
Mahdollisen lattialämmityspiirin komponentit
Asennuksessa huomioitavaa
Baltica on suunniteltu asennettavaksi pystyasentoon alkuperäisillä kiinnityskannakkeilla. Vaihtoehtoiset asennusasennot eivät ole sallittuja.
Asennuksessa on huomioitava seuraavat valmistajan vaatimukset:
Paisuntasäiliön tulee olla pystysuorassa.
Säiliö on kiinnitettävä tukevasti alkuperäisillä kiinnityskannakkeilla.
Kaikille sivuille on jätettävä vähintään 5 cm vapaata tilaa.
Asennuspaikassa on oltava riittävä ilmanvaihto.
Lämmittimen ja paisuntasäiliön välisen jäähdytysnesteputkiston pituus saa olla enintään 3 metriä.
Erillisasennuksessa lämmitin tulee sijoittaa enintään 50 cm:n etäisyydelle säiliön keskilinjasta.
Ylivuotoputki on johdettava turvallisesti siten, ettei jäähdytysnestettä tai höyryä pääse purkautumaan sisätilaan.
Jäähdytysneste
Valmistaja suosittelee AUTOTERM Aluminium EKO Coolant -jäähdytysnestettä. Myös muuta vastaavan erittelyn täyttävää, korroosiota aiheuttamatonta propyleeniglykolipohjaista jäähdytysnestettä voidaan käyttää.
Vettä ei saa käyttää jäähdytysnesteenä. Muissa kuin käyttöveden kanssa käytettävissä sovelluksissa voidaan käyttää myös G13-jäähdytysnestettä valmistajan ohjeiden mukaisesti.

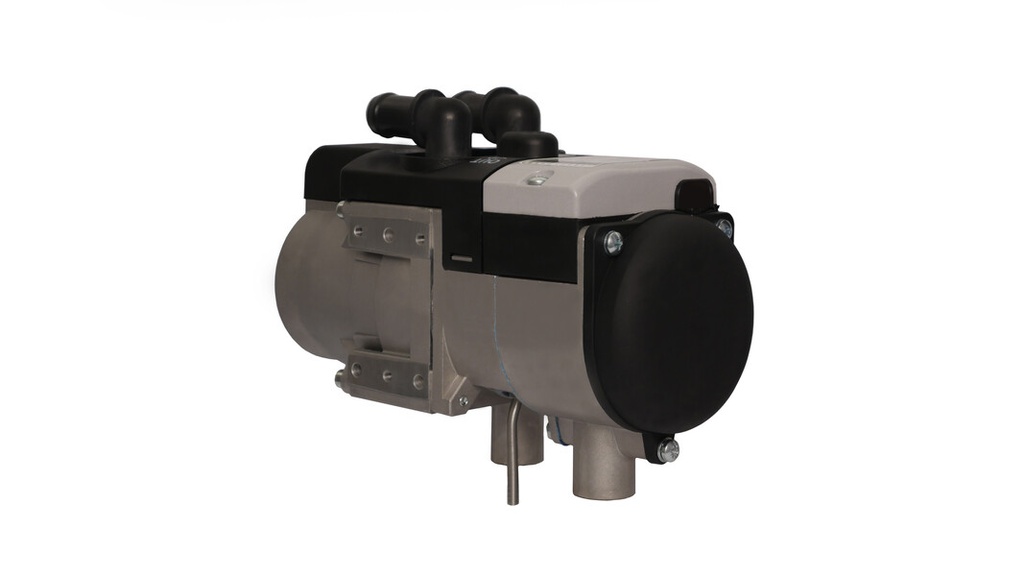

AUTOTERM Flow 5D – tekniset tiedot
Polttoaine: Diesel
Käyttöjännite: 12 V
Lämmitettävä aine: Jäähdytysneste
Lämmitysteho: 5 kW
Virrankulutus: 42 W
Virrankulutus käynnistyksessä: 122 W (12 V)
Polttoaineenkulutus (maks.): 0,62 l/h
Jäähdytysnesteen virtausnopeus:
0 bar järjestelmäpaineella: 1 200 l/h
0,18 bar järjestelmäpaineella: 800 l/h
Suurin käyttökorkeus: 1 000 m mpy
Lämmittimen paino: 2,4 kg
Lämmitinsarjan paino: 8 kg
Mitat: 360 × 280 × 280 mm (P × K × S)
AUTOTERM Baltica – tekniset tiedot
| Ominaisuus | Arvo |
| Järjestelmätyyppi | Käyttöveden ja vesikiertoisen lämmityksen yhdistelmä |
| Yhteensopiva lämmitin | AUTOTERM Baltica Flow 5 |
| Ohjaus | Baltica Control |
| Paisuntasäiliön tilavuus | 13 litraa |
| Käyttöveden lämmitys | Integroitu lämmönvaihdin |
| Lämpimän käyttöveden saatavuus | Noin 6–10 min |
| Suositeltu käyttöveden virtaus | 3,5 l/min |
| Suurin käyttöpaine | 1,1 bar |
| Koepaine | 1,9 bar |
| Jäähdytysnesteen maksimilämpötila | 90 °C |
| Sähkövastukset | 2 × 800 W |
| Sähkölämmityksen kokonaisteho | 1 600 W |
| Termostaatti | 90 °C |
| Ylikuumenemissuoja | 91–95 °C |
| Sähköliitäntä | 240 V AC |
| Lämmittimen ja säiliön välinen putkisto | Enintään 3 m |
| Lisälämmityspiirin enimmäispituus | 6 m |
| Asennusasento | Pystysuora |
| Vapaa asennustila | Vähintään 5 cm kaikilla sivuilla |
| Jäähdytysneste | Propyleeniglykolipohjainen, valmistajan vaatimukset täyttävä neste |
Huolto ja ylläpito
Järjestelmän luotettavan toiminnan varmistamiseksi suositellaan seuraavia huoltotoimenpiteitä:
Tarkasta järjestelmä säännöllisesti vuotojen varalta.
Varmista varoventtiilin oikea toiminta.
Tarkasta sähköliitännät kuuden kuukauden välein.
Tarkasta jäähdytysneste vuosittain.
Huuhtele järjestelmä kahden vuoden välein.
Tärkeää: AUTOTERM Baltica -järjestelmä ja Baltica Control on suunniteltu toimimaan ainoastaan erikoisversion AUTOTERM Baltica Flow 5 -lämmittimen kanssa. Tavallinen AUTOTERM Flow 5 / Flow 5D ei ole yhteensopiva Baltica-järjestelmän eikä Baltica Control -toimintojen kanssa.
Asennus ja huolto tulee tehdä valmistajan virallisen asennusohjeen mukaisesti ammattitaitoisen henkilöstön toimesta. Virheellinen asennus, väärän jäähdytysnesteen käyttö tai luvattomat muutokset voivat vaikuttaa järjestelmän toimintaan, turvallisuuteen ja takuuseen.
