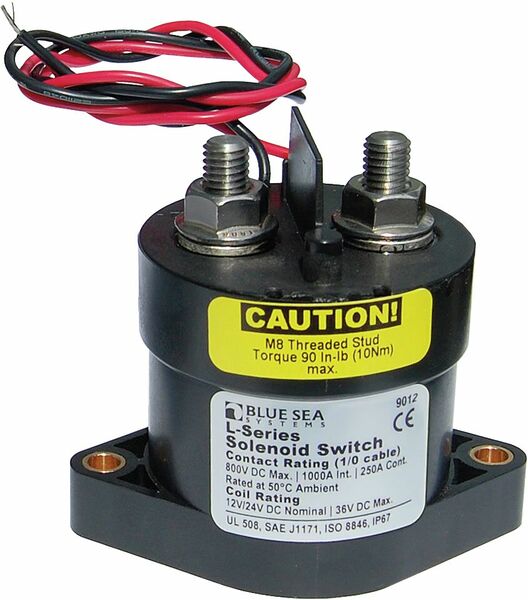

Blue Sea Systems Solenoidi L-Series 250 A, 12/24 V – 9012

Blue Sea Systems L-Series 9012 on jatkuvaan käyttöön tarkoitettu, normaalisti avoin (SPST-NO) solenoidi suurivirtaisten DC-kuormien ohjaukseen. Solenoidi mahdollistaa jopa 250 A jatkuvan virran kytkemisen pienellä virralla toimivalla ON/OFF-ohjauskytkimellä, joka voidaan sijoittaa vapaasti sopivaan paikkaan.

Solenoidin koskettimet ovat hermeettisesti tiivistetyt ja höyrytiiviit, ja laite on sytytyssuojattu, joten se soveltuu myös bensiinimoottorilla varustettuihin veneisiin. Ohjauspiiri on suunniteltu vähentämään kelan lämpenemistä ja virrankulutusta, eikä ulkoista kelan vaimennusta tarvita.

Keskeiset ominaisuudet

• Jatkuva käyttö, SPST-NO (normaalisti avoin)
• Jatkuva virtakesto 250 A
• Ohjausjännite 9–36 V DC, nimellisesti 12/24 V
• Sytytyssuojattu ja soveltuu venekäyttöön
• IP67-luokiteltu ja vesitiivis
• Hermeettisesti tiivistetyt koskettimet
• Ohjattavissa pienivirtaisella ON/OFF-kytkimellä
• Alhainen jatkuva ohjausvirta: 0,13 A / 12 V ja 0,07 A / 24 V
• Ei vaadi ulkoista kelan vaimennusta
• Ruostumattomasta teräksestä valmistetut M8-liitäntänavat
• Paino noin 0,45 kg

Virtakesto

Solenoidin jatkuva virtakesto on 250 A, kun käytetään 1/0-kaapelia. Suuremmilla kaapeleilla kapasiteetti kasvaa:

• 250 A jatkuvasti / 1/0-kaapeli
• 300 A jatkuvasti / 2/0-kaapeli
• 400 A jatkuvasti / 4/0-kaapeli
• 450 A jatkuvasti / 2 × 2/0-kaapeli

Lyhytaikaisessa käytössä solenoidi kestää jopa 1 000 A käynnistysvirran 30 sekunnin ajan 1/0-kaapelilla. Hetkellinen 0,25 sekunnin inrush-kuormitus on jopa 2 000 A (10 toistoa).

Tekniset tiedot

• Tuotenumero: 9012
• Ohjauspiiri: 9–36 V DC
• Nimellisjännite: 12/24 V DC
• Ohjausvirta jatkuvassa käytössä: 0,13 A @ 12 V / 0,07 A @ 24 V
• Ohjausvirta tilan vaihdon aikana: 3,6 A
• Kontaktijännite: 800 V DC
• Kontaktityyppi: SPST-NO
• Liitäntänavat: M8, sopii 5/16" kaapelikengille
• Liitäntänavan maksimikiristysmomentti: 10,17 Nm
• Kiinnitysruuvi: #10 tai M5
• Liitäntänavan materiaali: ruostumaton teräs
• Liitäntänavan pituus: 16,76 mm
• Paino: 0,45 kg

Blue Sea Systems L-Series 9012 on hyvä ratkaisu esimerkiksi veneiden akkujen, päävirtapiirien ja muiden suurivirtaisten DC-kuormien etäohjattuun kytkentään. Sytytyssuojaus, IP67-suojaus ja korkea virtakesto tekevät siitä erityisen hyvin vaativiin meriympäristöihin soveltuvan.
