Philippi paineanturi TDT 10-250 tankin tason mittaukseen

Tankkianturi TDT – ruuvattava paineanturi nestetason mittaukseen

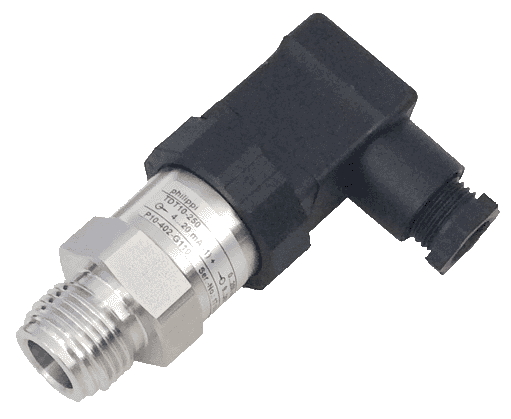

TDT-tankkianturi on ruuvattava hydrostaattinen paineanturi, joka asennetaan tankin alaosaan G1/2” kierteeseen. Anturi mittaa nestepinnan korkeuden tankissa nesteen aiheuttaman hydrostaattisen paineen perusteella ja muuntaa sen tarkaksi sähköiseksi mittaussignaaliksi.

Anturi soveltuu dieselille, puhtaalle vedelle sekä harmaalle ja mustalle vedelle, ja se on tarkoitettu käytettäväksi erilaisten tankkinäyttöjen ja järjestelmämonitorien kanssa.

Yhteensopivuus

Paineanturi käytetään yhdessä seuraavien laitteiden kanssa:

• Tankkimonitorit TCS / BTM / VTM

• Tankkiliitäntä CMT 2 (järjestelmämonitorit PSM / PSL)

• UTI-interface analogisille (pyöreille) mittareille

Tekniset tiedot

• Asennustapa: Ruuvattava anturi

• Kierre: G1/2”

• Rungon materiaali: Ruostumaton teräs 1.4404 (AISI 316L / V4A)

• Tankkiväliaineet: Diesel, vesi, harmaa vesi, musta vesi

• Mittausalue: 0 – 250 mbar

• Resoluutio: 1 cm

• Suurin sallittu tankin syvyys: 250 cm

• Käyttölämpötila: 0 – +85 °C

• Mitat: pituus 87 mm, halkaisija 35 mm

• Lähtösignaali: 4–20 mA DC, 2-johtiminen

• Käyttöjännite: 10–30 V DC (2-johtiminen)

• Paino: n. 0,2 kg (ilman kaapelia)

Kuinka suuri nestepatsas vastaa 250 mbaria?

Hydrostaattisessa mittauksessa paine kasvaa suoraan nestepatsaan korkeuden mukaan.

• 250 mbar ≈ 2,5 metrin vesipatsas

• Käytännössä tämä tarkoittaa, että anturi soveltuu enintään 250 cm syviin tankkeihin

• Vedelle ja jätevesille arvo pitää suoraan paikkansa

• Dieselillä mittaus on hieman pienempi tiheyseron vuoksi, mutta käytännössä ero on vähäinen ja huomioitu mittalaitteissa

👉 Yksinkertaistettuna:

1 m nestepatsasta ≈ 100 mbar → 250 mbar = 2,5 m
