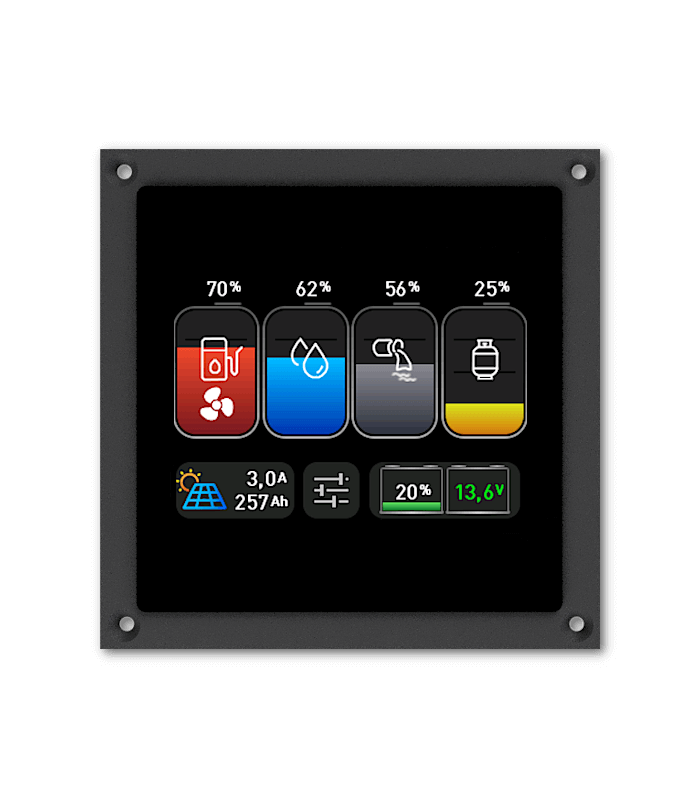

Philippi BTM2 akku- ja tankkimonitori, 3,5” värinäyttö, NMEA 2000 -tuki

Philippi BTM2 on monipuolinen ja helppokäyttöinen akku- ja tankkimonitori, joka kokoaa veneen keskeiset sähköjärjestelmän mittaustiedot selkeälle 3,5 tuuman värikosketusnäytölle. Yksi laite voi korvata useita erillisiä mittareita ja tarjoaa kattavan yleiskuvan veneen akkujen, tankkien ja latauksen tilasta.

BTM2 valvoo yhden akuston kapasiteettia, kahden muun akuston jännitteitä sekä jopa neljän säiliön pinnankorkeuksia. Lisäksi se näyttää yhteensopivien Philippi ACE -latureiden lataustiedot. NMEA 2000 -liitännän kautta mittaustiedot voidaan tuoda myös yhteensopivan karttaplotterin näytölle.

Kompaktin rakenteensa ansiosta BTM2 sopii myös vanhojen Philippi TCM- ja BCM-mittareiden korvaajaksi.

Akkujen valvonta

BTM2 valvoo SHE-shuntin avulla yhden akuston varaustilaa ja kapasiteetin käyttöä. Lisäksi sillä voidaan mitata kahden muun akuston jännitteitä, esimerkiksi käynnistysakun ja keulapotkurin akun.

Shuntilla valvottavan akuston tiedot sisältävät:

• Akuston jännitteen ja lataus- tai purkausvirran

• Jäljellä olevan käyttöajan arvion

• Akuston varaustilan ja lämpötilan

• Historiatiedot latausjaksoista ja syväpurkauksista

• Keskimääräisen purkaussyvyyden

Historiatiedot auttavat seuraamaan akuston käyttöä ja arvioimaan sen kuormitusta pitkällä aikavälillä.

Erikseen myytävällä SHP300-shuntilla voidaan mitata myös aurinkopaneelijärjestelmän tuottoa.

Tankkien valvonta

BTM2 pystyy valvomaan jopa neljää erillistä säiliötä. Se tukee useita yleisiä resistiivisiä ja analogisia anturityyppejä sekä DFS-virtausanturia.

Tuetut anturityypit:

• 10–180 Ω

• 240–33 Ω

• 0–5 V

• 0–10 V

• 4–20 mA

• DFS-virtausanturi

Jokaiselle tankille voidaan määrittää oma kalibrointi säiliön muodon ja tilavuuden mukaan. Lisäksi tankkikohtaiset hälytykset voidaan asettaa tarpeen mukaan.

DFS-virtausanturin avulla juomavesisäiliön jäljellä olevaa vesimäärää voidaan seurata vedenkulutuksen perusteella.

Philippi ACE -latureiden valvonta

BTM2 näyttää yhteensopivien Philippi ACE -sarjan latureiden keskeiset lataustiedot, kun laturiin on asennettu tarvittava LIN-väylämoduuli ja yhteys on toteutettu asianmukaisesti.

Näytöltä voidaan seurata esimerkiksi:

• Latausvirtaa

• Verkkojännitettä

• Laturin lämpötilaa

• Latausvaihetta

Lisäksi laturin hiljainen tila voidaan kytkeä päälle tai pois suoraan BTM2-näytöltä.

Hälytykset ja relelähtö

BTM2 on vakiona potentiaalivapaa relelähtö, jota voidaan käyttää ulkoisten laitteiden ohjaukseen. Sen avulla voidaan toteuttaa esimerkiksi akuston varaustilaan perustuva automaattinen kuormien poiskytkentä.

Yhteensopivan FBR265-etäohjattavan pääkytkimen kanssa voidaan toteuttaa esimerkiksi akuston syväpurkaussuoja. Tämä on erityisen hyödyllinen ominaisuus litiumakkujärjestelmissä, joissa akuston hallittu suojaaminen liialliselta purkautumiselta on tärkeää.

NMEA 2000 -liitäntä

Erikseen myytävällä liitäntäkaapelilla BTM2 voidaan yhdistää veneen NMEA 2000 -verkkoon. Kun tarvittavat tiedot ja asetukset on määritetty, yhteensopivat akku- ja tankkitiedot voidaan näyttää myös verkkoon liitetyllä karttaplotterilla.

Tekniset tiedot

• Näyttö: 3,5” värillinen TFT-kosketusnäyttö, kapasitiivinen kosketustekniikka

• Käyttöjännite: 8–64 V

• Virrankulutus: enintään 70 mA / 12 V

• Virrankulutus lepotilassa: 6 mA

• Mitat: 105 × 105 × 35 mm

• Näyttöalue: 88 × 88 mm

• Akkujen valvonta: yhden akuston kapasiteetin seuranta SHE-shuntilla sekä kahden muun akuston jännitemittaus

• Tankkien valvonta: enintään neljä säiliötä

• NMEA 2000: liitäntämahdollisuus erikseen myytävällä kaapelilla

• Relelähtö: potentiaalivapaa

Huomioi lisävarusteet: SHE-shuntti, SHP300-shuntti, NMEA 2000 -liitäntäkaapeli sekä Philippi ACE -latureiden tarvitsema LIN-väylämoduuli myydään erikseen käyttötarpeen mukaan.
