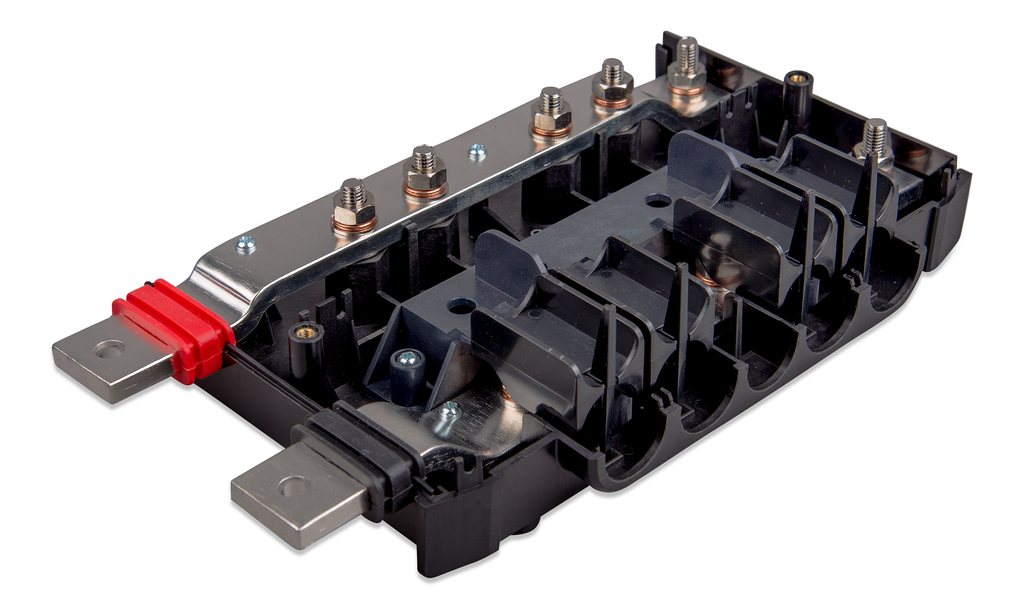

Victron Lynx Power In (M10, LYN020102010)
Yleiskuvaus:
Lynx Power In on modulaarinen DC‑busbaari, joka yhdistää akkuja, kuormia tai latureita osaksi Lynx-jakelujärjestelmää. M10-malli tarjoaa neljä DC-liitäntää sekä maadoitusliitännän – mutta ei sisäisiä sulakkeita. Sopii yhteen muiden Lynx-moduulien kanssa muodostaen skaalautuvan ja turvallisen virransiirtoratkaisun.
Tekniset tiedot
-
Mallinumero: LYN020102010 (M10)
-
Jännitealue: 9–60 Vdc (vastaa 12 V–48 V järjestelmiä)
-
Maksimi jatkuva virta: 1000 A dc
-
Liitännät: Neljä M8-sarjapistettä (akkujen, kuormien tai latureiden liittämiseen); busbaari M10-liitännöillä
-
Kotelo: ABS-muovia, suojaluokka IP22 (ei suositeltava kosteisiin tai pölyisiin tiloihin)
-
Mitat (K × L × S): 290 × 170 × 80 mm (~11,4" × 6,7" × 3,15")
-
Paino: 2,1 kg (~4,6 lb)
-
Busbaarimateriaali: Tinattu kupari, noin 8 × 30 mm
-
Käyttölämpötila: –40 °C … +60 °C, säilytys: sama alue
-
Kosteus huomio: max. 95 % (ei kondensoituva)
Käyttöominaisuudet
-
Modulaarinen rakenne: Yhteensopiva muiden M10 Lynx-moduulien, kuten Lynx Shunt VE.Can tai Lynx Smart BMS NG, kanssa
-
Usean yksikön yhdistäminen: Akkuja ja kuormia voi liittää maks. neljään Lynx Power In -yksikköön yhteiseksi busbaariksi
-
Ei sisäänrakennettuja sulakkeita: Vaatii erillisen sulakoinnin, kun liitetään kuormia tai akkuja
-
Johdotusvaatimukset: Kaapelit liitetään M8-liittimillä ja kiristetään suositellulla momentilla (M10-laitteelle 33 Nm, vanhemmille 17 Nm)
Yhteenveto käyttöominaisuuksista
Ominaisuus | Kuvaus |
---|---|
Akku- ja DC-liitännät | Neljä akku-/kuormaliitäntää DC-järjestelmään |
Busbaariliitännät | M10-liittimet modulaarista kohtauskoordinaatiota varten |
Virrankestävyys | Jopa 1000 A jatkuvaa virtaa |
Suojausluokka | IP22 – ei kosteuteen tai pölyyn soveltuva |
Yhteensopivuus | Lynx Smart BMS NG, Lynx Distributor ja Shunt VE.Can |
Skaalautuvuus | Useita Lynx Power In -moduuleja voidaan ketjuttaa |
